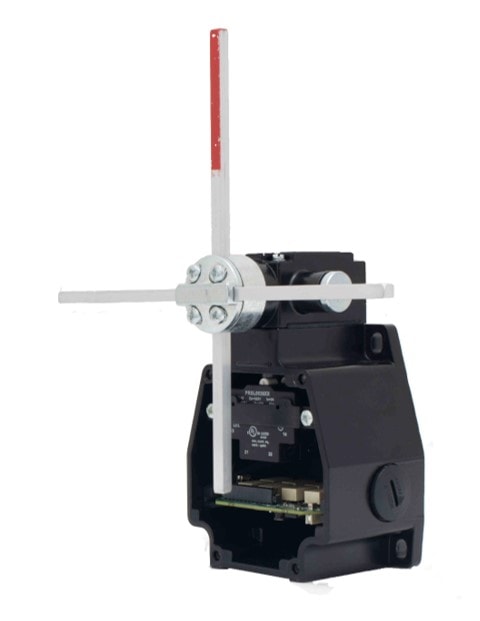

Elektronischer Positionsschalter 7551 EVO
Das Wichtigste auf einen Blick:
TER Logo
N
Elektronischer Kreuzendschalter
N
Mit 4 Relais mit binärem Ausgangscode
N
Stangen mit Bewegungen in 16 binäre Positionen alle 90°
N
Schutzklasse IP66 mit Kabelklemme M20
N
2 Jahre Garantie

Innovativ und robust

Der innovative und elektronische Positionsschalter 7551 EVO vom Hersteller TER eröffnet ganz neue Möglichkeiten für die Positionsüberwachung, Geschwindigkeitsbegrenzung und Endabschaltung der Bewegungen bspw. von Brückenkranen oder komplexer Industriemaschinen. Mit 7551 EVO ist es möglich, bis zu 16 Positionen über 4 Relais (binär codiert) zu überwachen. Zusätzlich zu den Standardfunktionen eines Kreuzendschalters wie das Verlangsamen der Geschwindigkeit und Stoppen, ist es mit diesem Positionsschalter einfach möglich, die komplette Verwaltung von eingeschränkten und vorher festgelegten Bereichen zu definieren und auszuwerten.

Die integrierte Elektronik analysiert den Zustand der Mikroschalter und kann auch die Drehrichtung und die verschiedenen Positionen der Stangen unterscheiden. Dabei werden die erhaltenen Informationen Dank der Relais in binärer digitaler Form zurückgegeben und können von einer SPS oder einer Steuereinheit ausgelesen werden.

Merkmale & Details

7551 EVO Informationen
7551 Evo Kreuzendschalter
Technische Details
KabeleingangKabelklemme M20
Schaltungsfrequenz3600 Schaltungen/Stunde max.
Materialwitterungsbeständig
verschleißfest
geschützt vor Staub und Wasser
Gehäuse: aus druckgegossener Alu-Legierung
Bronzelager: aus gesintertem Material
Kopf: aus einer Zamak-Legierung (stoßfest, chemikalienbeständig und oxidationsbeständig)
Ausstattung– Stangen mit Bewegung in 16 binäre Positionen alle 90°.
– 4 Befestigungslöcher
– 4 Relais mit binärem Ausgangscode
– Zurücksetzen der Position durch ein Hadware-Signal
– 1 Relaisausgang, der als Diagnoseleitung zur Fehlererkennung verwendet werden kann
– die ermittelte Position wird auch nach dem Ein- und Ausschalten beibehalten
Temperaturbereich-30 °C bis +70 °C (Lagerung und Betrieb)
Mechanische Lebensdauer1 Million Schaltvorgänge
IsolierklasseKlasse I
SchutzklasseIP 66 (mit Kabelklemme M20)
Garantie2 Jahre
RichtlinienGemeinschaftsrichtlinien: 2014/35/UE 2006/42/CE
EN 60204-1
EN 60947-1
EN60947-5-1
EN 60529
Kennzeichnung & ZulassungCE



Eigenschaften der Relais
EinsatzklasseAC 14
Nennbetriebsstrom0,5 A
Nennbetriebsspannung125 V
Nennthermostrom3 A
Nennisolierspannung500 VAC
Mechanische Lebensdauer1 Million Schaltvorgänge
AnschlüsseFederklemme
Kabel22 AWG
Ähnliche Produkte

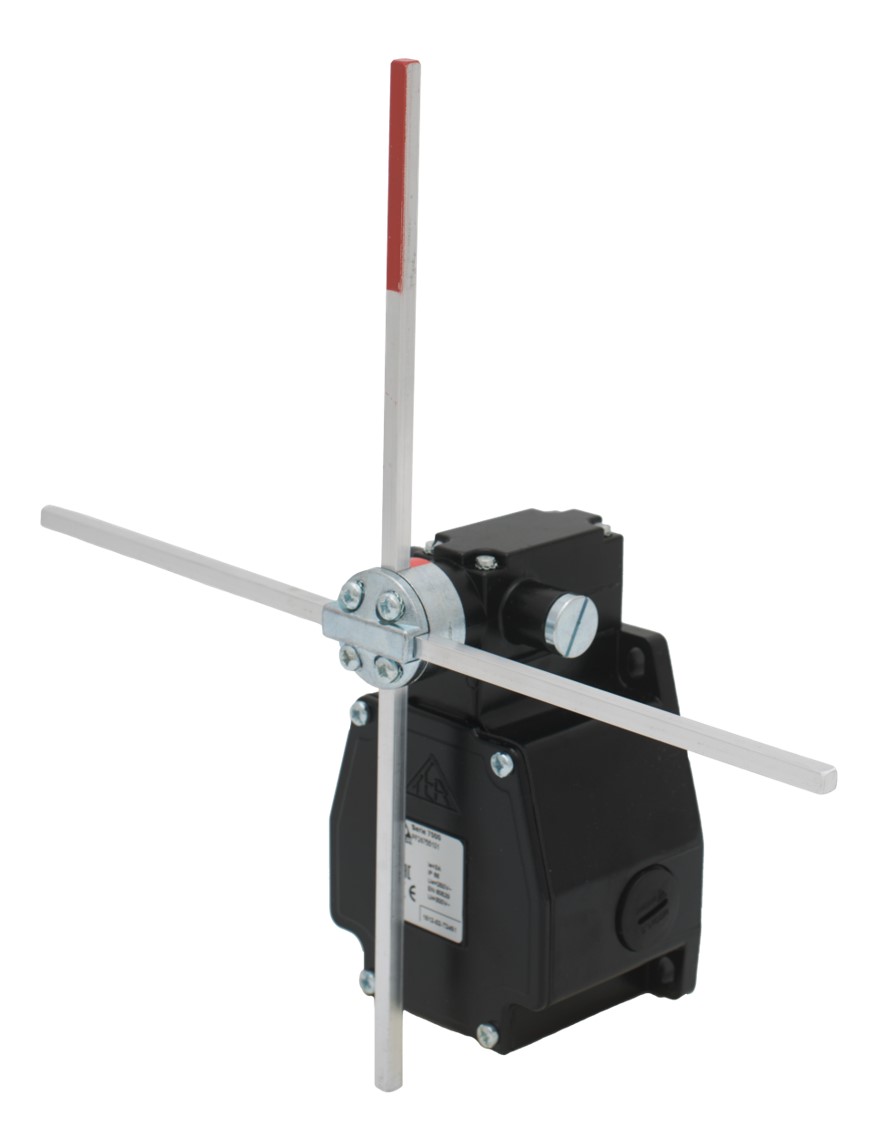

Kreuzendschalter 7551-7552

7551-7552

Arke Positionsendschalter

Arke

Positionsendschalter Ino

Ino

Positionsendschalter Tango

Tango

XFSC-XFRZ

XFSC-XFRZ

Garantie
QUALITÄT und GARANTIE werden bei uns groß geschrieben!

Wir gewähren ab dem Kaufdatum 2 Jahre Garantie!

Änderungen und Irrtümer vorbehalten

Anwendungen finden sich in unzähligen Bereichen:

  • Winden
  • Krane
  • Hebezeuge
  • Automation
  • Komplexe Industriemaschinen
  • etc.
