Positionsschalter XFSC-XFRZ

Das Wichtigste auf einen Blick:
TER Logo
N

Mit Kreuzstangen oder T-Stangen

N

Schutzklasse IP 65

N

Für extreme Temperaturen geeignet: -25 °C bis +70 °C

N

2 Jahre Garantie

Qualität und Vielseitigkeit

Dieser Positionsschalter hat Kreuzstangen, die 3 oder 4 feste Stellungen einnehmen können oder T-Stangen mit 3 festen Stellungen von 90°. Er ist für die Steuerung der Bewegung von Brückenkranen, Hebezeugen und Industriemaschinen geeignet. Dabei sind die Schaltköpfe mit unterschiedlichen Stangentypen und Bewegungen für Spezialapplikationen geeignet. Das Gehäuse und der Schaltkopf bestehen aus thermoplastischem Material, sodass die Komponenten witterungsbeständig sind. Die Schutzklasse mit der Kabelklemme M20 liegt bei IP 65, sodass dieser Positionsschalter optimal vor Staub und Wasser geschützt ist. Darüber hinaus kann er auch bei extremen Temperaturen eingesetzt werden.

Merkmale & Details

Positionsschalter Informationen

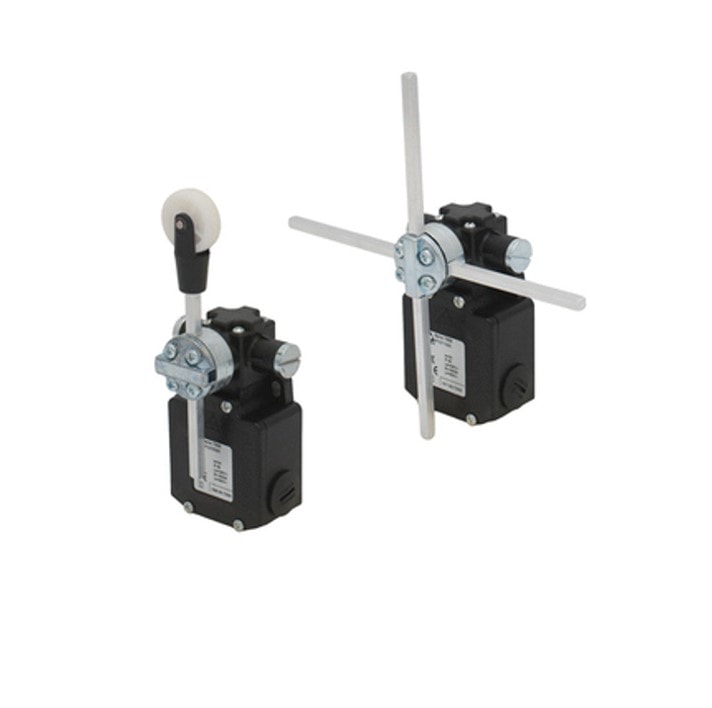

Positionsschalter xfrc-xfrz

Technische Details
KabeleingangKabelklemme M20
Schaltungsfrequenz3600 Schaltungen/Stunde max.
Materialwitterungsbeständig
Gehäuse und Schaltkopf: aus thermoplastischem Material
Ausstattung2 Befestigungslöcher
Temperaturbereich

Lagerung: -40 °C bis +70 °C

Betrieb: -25 °C bis +70 °C

Optionen– 2 Sprungschalter 1NO+1NC im Wechsel oder Schleichschalter 1NC
– X-FSC mit Kreuzstangen, die 3 oder 4 feste Stellungen einnehmen können, oder mit T-Stangen mit 3 festen Stellungen, Bewegung alle 90°
– X-FRZ mit einfacher Stange oder mit Rad mit 65°-Bewegung und Rückstellung auf Null
NC-KontakteÖffner, verwendbar für Sicherheitsfunktionen
Mechanische Lebensdauer1 Million Schaltvorgänge
IsolierklasseKlasse II
SchutzklasseIP 65 (mit Kabelklemme M20)
Garantie2 Jahre
RichtlinienGemeinschaftsrichtlinien: 2014/35/UE 2006/42/CE
EN 60204-1
EN 60947-1
EN60947-5-1
EN 60529
Kennzeichnung & ZulassungCE EAC



Eigenschaften der Schalter
EinsatzklasseAC 15
Nennbetriebsstrom3 A
Nennbetriebsspannung250 V
Nennthermostrom10 A
Nennisolierspannung300 Vac
Mechanische Lebensdauer1 Million Schaltvorgänge
AnschlüsseSchraubklemme
Festziehleistung1×2,5 mm², 2×1,5 mm² (UL – (c)UL: Leiter aus Kupfer (CU) 60°C oder 75°C mit starrem oder biegsamem Kabel 16-18 AWG)
Drehmoment0,8 Nm
Kennzeichnung & ZulassungCE cULus EAC
