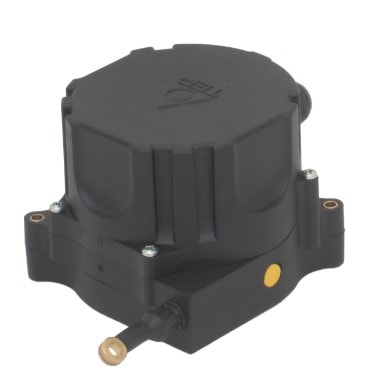

Seilzugsensor Pandia
Das Wichtigste auf einen Blick:
Logo TER
N

Verschiedene Versionen verfügbar:

  • mit einem 1m, 3m oder 5m langen Draht
  • mit 4-20 mA (einzeln oder redundant) + 4 Relais
  • CAN-bus (einzeln oder redundant)
N
Schutzklasse IP65, IP67, IP69K
N

Einsatzbereich: von -25°C bis +80°C

N

Verfügbar mit Kondenswasserablauf

Robust und zuverlässig

Der vielseitige Seilzugsensor oder auch Seilzug-Wegsensor Pandia eignet sich vor allem für industrielle Anwendungen, die die Messung von linearen Positionen erfordern. Pandia ist sehr robust, zuverlässig und kompakt und bietet eine Vielzahl von Befestigungsmöglichkeiten, auch bei geringen Platzverhältnissen. Dieser Seilzugsensor ist mit einem robusten Gehäuse aus Technopolymer ausgestattet und kann zur Aufnahme der jeweiligen linearen Bewegung wahlweise mit einem 1m, 3m oder 5m langen Draht aus Edelstahl ausgestattet werden. Dadurch wird eine außergewöhnlich lange wartungsfreie und zuverlässige Lebensdauer unseres Seilzugsensors gewährleistet, auch unter rauen Bedingungen.

Zusätzlich ist Pandia sowohl in einfacher oder in redundanter Ausführung mit 4-20 mA Analogausgang, CANbus-Digitalausgang und mit 4 Relais zur Nockennachbildung erhältlich. Je nach Ausführung kann er mit einer Kabelklemme M16 oder mit Steckverbindern M12 ausgestattet werden.

Angebot anfordern

Produkt

Datenschutzerklärung*

13 + 5 =

Merkmale & Details

Seilzugsensor Informationen

Seilzugsensor Pandia

Technische Details
Spannungsversorgung12-30 VDC
Stromaufnahme50 mA / 80 mA (abhängig von Version)
AusgängeAnalog: 4-20 mA; 1-5 V
Digital CANbus
Auflösung12 bit
Linearität+/- 0,5°
Genauigkeit+/- 0,35 %
Messbereich1000 mm
3000 mm
5000 mm
Auszugskraft5.5 N max.
Messverfahrenmagnetisch
Max. Geschwindigkeit3 m/s
Gewicht420 g
Freie Drehung360°
Temperaturbereich-25 °C bis +80 °C (Lagerung und Betrieb)
Optionen– verfügbar in zwei Versionen mit einem 1m, 3m oder 5m langen Draht
– vier verschiedene Konfigurationen verfügbar: mit 4-20 mA einzelnen oder redundanten Analogausgängen, mit einzelnen oder redundanten CANbus-Ausgängen
– vier konfigurierbare Relaisausgänge
SchutzklasseIP 65, IP 67, IP69K
Garantie2 Jahre
RichtlinienGemeinschaftsrichtlinien: 2014/35/UE 2006/42/CE
EN 60204-1 EN 60947-1 EN60947-5-1 EN60529
Kennzeichnung & ZulassungCE



Garantie
QUALITÄT und GARANTIE werden bei uns groß geschrieben!

Wir gewähren ab dem Kaufdatum 2 Jahre Garantie!

Änderungen und Irrtümer vorbehalten

Anwendungen finden sich in unzähligen Bereichen:

  • Krane
  • Automatiktüren
  • Kontrollsysteme
  • Automation
  • Druckmaschinen
  • Hebezeuge
  • Gabelstapler
  • Fahrzeugbau
  • etc.
Seilzugsensor Innenansicht
