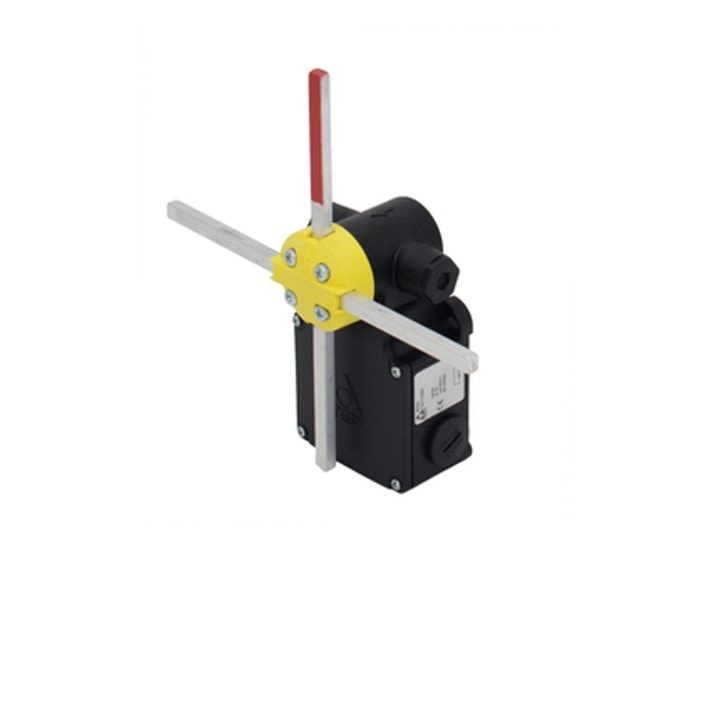

Kreuzendschalter Arke

Das Wichtigste auf einen Blick:
TER Logo
N

Zur Überwachung der Bewegung von Brückenkranen, Hebezeugen und Industriemaschinen

N

Schutzklasse IP 65, IP 66 oder IP 67

N

Für extreme Temperaturen geeignet: -53 °C bis +80 °C

N

2 Jahre Garantie

Robust und zuverlässig

Dieser robuste und zuverlässige Kreuzendschalter mit Kreuzstangen ist zur Überwachung der Bewegungen von Brückenkranen, Hebezeugen und Industriemaschinen geeignet und kann selbst unter schwierigsten Betriebsbedingungen eingesetzt werden. Die Stangen des Kreuzendschalters sind aus Aluminium und das Gehäuse und der Schaltkopf sind aus thermoplastischem Material. Der Kreuzendschalter Arke ist in den Schutzklassen IP 65, IP 66 und IP 67 erhältlich und ist damit optimal vor Staub und Wasser geschützt. Darüber hinaus kann er auch bei extremen Temperaturen eingesetzt werden.

Merkmale & Details

Kreuzendschalter Details

Kreuzendschalter Arke

Technische Details
KabeleingangKabelklemme M20
NC-KontakteÖffner, verwendbar für Sicherheitsfunktionen
Maximale Aufprallgeschwindigkeit3 m/s
Materialwitterungsbeständig
Aluminiumstangen mit 6×8 mm Querschnitt
Gehäuse und Schaltkopf: aus thermoplastischem Material
Ausstattung2 Befestigungslöcher
Temperaturbereich-53 °C bis +80 °C (Lagerung und Betrieb)
Optionen– Kreuzstangen mit 4 festen Stellungen von 90°, Stangen mit 3 festen Stellungen von 90°, einfache Stange oder mit Rolle mit 65°-Bewegung und Rückkehr auf Null
– 2 Schleichschalter mit 1NC+1NC gestuften Kontakten, oder 2 Schleichschalter mit 1NO+1NC Kontakten
– 3 Ausgänge für Kabelverschraubungen zum Reduzieren der Installationszeiten und zur leichteren Verkabelung
Mechanische Lebensdauer2 Million Schaltvorgänge
IsolierklasseKlasse II
SchutzklasseIP 65, IP 66, IP 67 mit Kabelklemme M20
Garantie2 Jahre
RichtlinienGemeinschaftsrichtlinien: 2014/35/UE 2006/42/CE
EN 60204-1
EN 60947-1
EN60947-5-1
EN 60529
Kennzeichnung & ZulassungCE EAC
Eigenschaften der Schalter
EinsatzklasseAC 15
Nennbetriebsstrom6 A
Nennbetriebsspannung250 V
Nennthermostrom10 A
Nennisolierspannung500 VAC
Mechanische Lebensdauer2 Million Schaltvorgänge (bei 2 A / 240 Vac)
AnschlüsseSchraubklemme
Festziehleistung1×1.5 mm², 2×2.5 mm²
Drehmoment0,8 Nm
Kennzeichnung & ZulassungCE



Varianten von Arke

Kreuzendschalter Arke mit 4 festen Stellungen

Trennstrich

Kreuzendschalter Arke mit 3 festen Stellungen

Trennstrich

Kreuzendschalter Arke mit Nullrückgang

Ähnliche Produkte
Positionsendschalter Tango

Tango

Positionsendschalter Ino

  Ino

Positionsendschalter 7551-7552

7551-7552

XFSC-XFRZ

XFSC-XFRZ

Garantie
QUALITÄT und GARANTIE werden bei uns groß geschrieben!

Wir gewähren ab dem Kaufdatum 2 Jahre Garantie!

Änderungen und Irrtümer vorbehalten

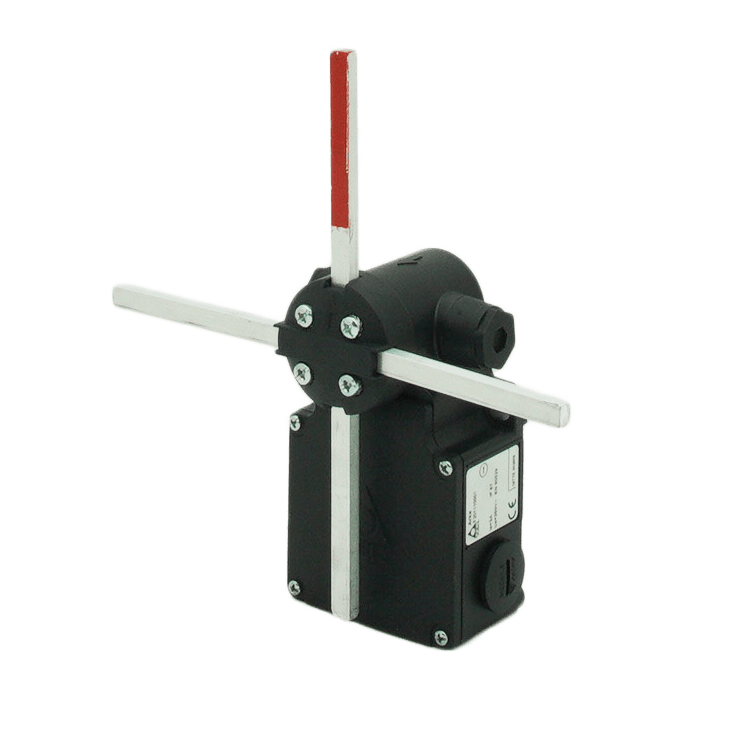

Hier einige Ansichten von dem Kreuzendschalter Arke

Kreuzendschalter
Kreuzendschalter
Kreuzendschalter Arke
Kreuzendschalter
Kreuzendschalter Arke

Anwendungen finden sich in unzähligen Bereichen:

  • Winden
  • Krane
  • Hebezeuge
  • etc.
