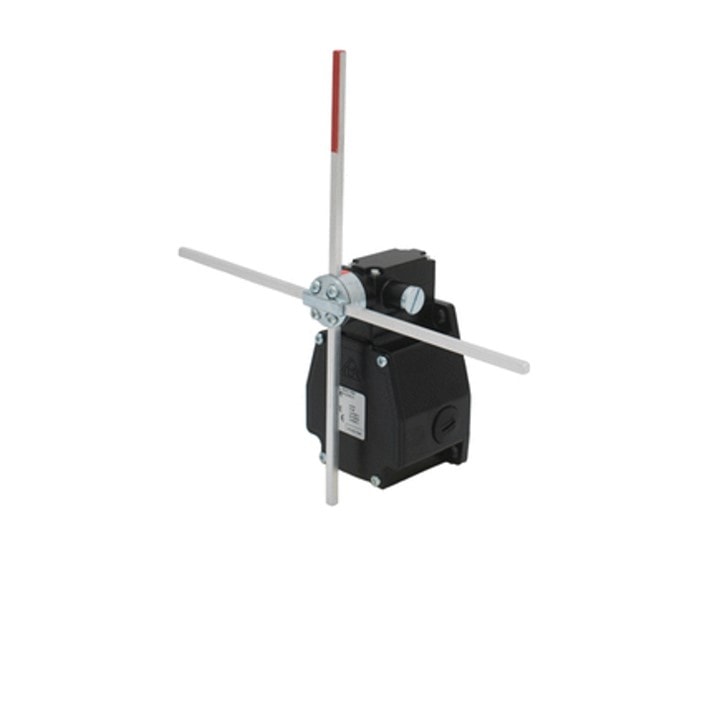

Kreuzendschalter 7551-7552

Das Wichtigste auf einen Blick:
TER Logo
N

Aus Aluminium

N

Schutzklasse IP 66

N

Für extreme Temperaturen geeignet: -25 °C bis +70 °C

N

2 Jahre Garantie

Vielseitig und robust

Dieser Kreuzendschalter mit Kreuzstangen ist vor allem für die Steuerung der Bewegung von Brückenkranen, Hebezeugen und komplexen Industriemaschinen geeignet und kann selbst unter schwierigsten Einsatzbedienungen verwendet werden. Er besteht aus Aluminium und hat 4 Stangen mit einer festen Stellung von 90°. Die Schutzklasse liegt bei IP 66, sodass der Kreuzendschalter optimal vor Staub und Wasser geschützt ist. Zudem kann er auch bei extremen Temperaturen eingesetzt werden.

Merkmale & Details

Kreuzendschalter Informationen

Kreuzendschalter 7551-7552

Technische Details
KabeleingangKabelklemme M20
Schaltungsfrequenz3600 Schaltungen/Stunde max.
Materialwitterungsbeständig
Gehäuse: aus druckgegossener Alu-Legierung
Bronzelager: aus gesintertem Material
Kopf: aus einer Zamak-Legierung (stoßfest, chemikalienbeständig und oxidationsbeständig)
Ausstattung– Stangen mit 4 festen Stellungen alle 90°.
– 4 Befestigungslöcher
Temperaturbereich-40 °C bis +70 °C (Lagerung und Betrieb)
Optionen– 4 Sprungschalter 1NO+1NC im Wechsel oder Schleichschalter 1NC
– 3 Ausgänge für Kabelverschraubungen zur Reduzierung der Installationszeiten und zur leichteren Verkabelung
NC-KontakteÖffner, verwendbar für Sicherheitsfunktionen
Mechanische Lebensdauer1 Million Schaltvorgänge
IsolierklasseKlasse I
SchutzklasseIP 66 (mit Kabelklemme M20)
Garantie2 Jahre
RichtlinienGemeinschaftsrichtlinien: 2014/35/UE 2006/42/CE
EN 60204-1
EN 60947-1
EN60947-5-1
EN 60529
Kennzeichnung & ZulassungCE EAC
Eigenschaften der Schalter
EinsatzklasseAC 15
Nennbetriebsstrom3 A
Nennbetriebsspannung250 V
Nennthermostrom10 A
Nennisolierspannung300 VAC
Mechanische Lebensdauer1 Million Schaltvorgänge
AnschlüsseSchraubklemme
Festziehleistung1×2,5 mm², 2×1,5 mm² (UL – (c)UL: Leiter aus Kupfer (CU) 60°C oder 75°C mit starrem oder biegsamem Kabel 16-18 AWG)
Drehmoment0,8 Nm
Kennzeichnung & ZulassungCE cULus EAC



Ähnliche Produkte
Arke Positionsendschalter

Arke

Positionsendschalter Ino

  Ino

Positionsendschalter Tango

Tango

XFSC-XFRZ

XFSC-XFRZ

Garantie
QUALITÄT und GARANTIE werden bei uns groß geschrieben!

Wir gewähren ab dem Kaufdatum 2 Jahre Garantie!

Änderungen und Irrtümer vorbehalten

Anwendungen finden sich in unzähligen Bereichen:

  • Winden
  • Krane
  • Hebezeuge
  • Automation
  • etc.

Weitere Modelle: 7551 Evo

elektrischer Positionsschalter
N

Elektronischer Kreuzendschalter

N

Mit 4 Relais mit binärem Ausgangscode

N

Stangen mit Bewegungen in 16 binäre Positionen alle 90°

N

Schaltungsfrequenz: 3600 Schaltungen/Stunde max.

N

Schutzklasse: IP66 mit Kabelklemme M20
