Das Wichtigste auf einen Blick:
Qualität und Zuverlässigkeit

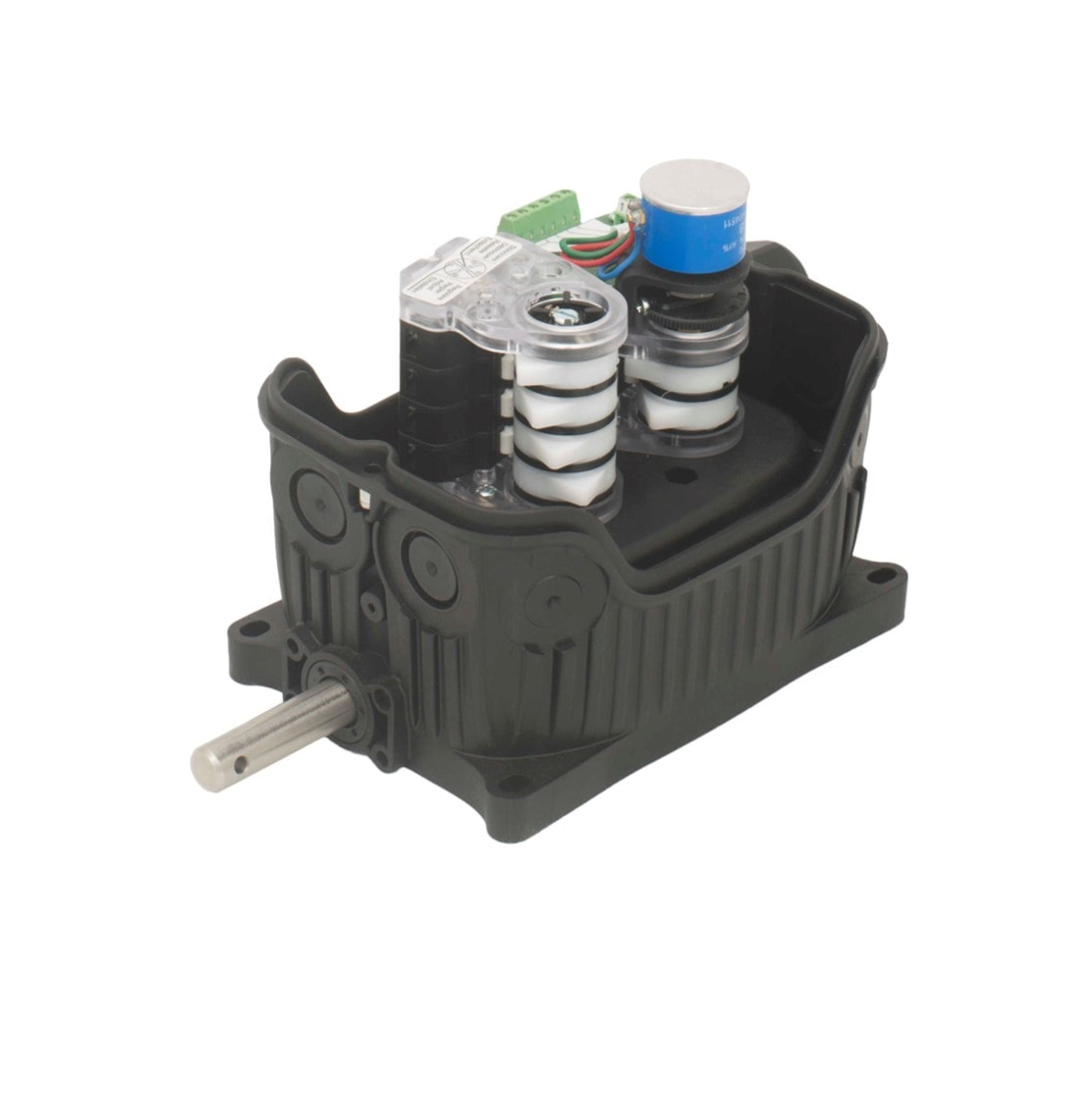

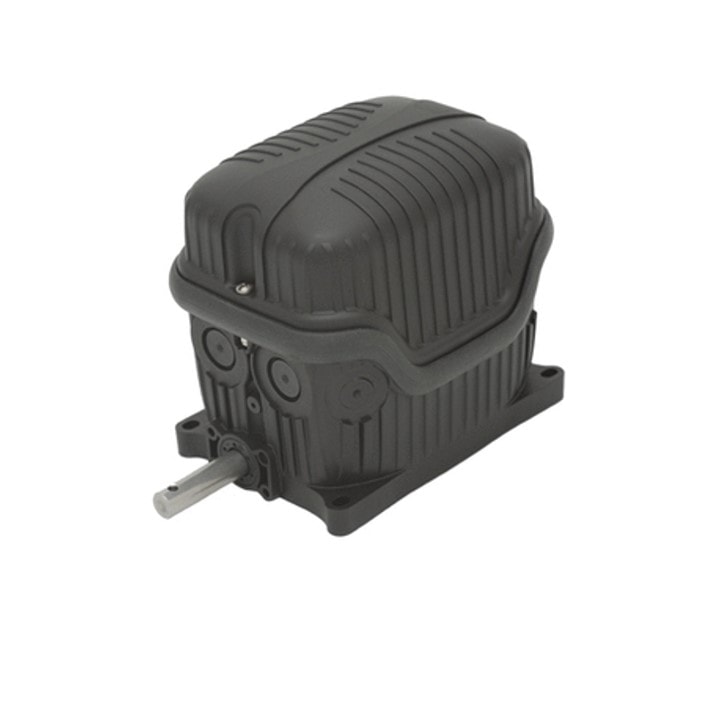

Dieser hochwertige und zuverlässige Getriebeendschalter eignet sich optimal zur Kontrolle und Messung der Bewegungen von Maschinen, der Position des Maschinenhauses (Gondel) oder des Neigungswinkels der Schaufeln bei Windturbinen. Oscar verfügt über zwei verschiedene Ausgänge mit unterschiedlicher Untersetzung und kann an verschiedenen Bewegungserfassungsvorrichtungen montiert werden. Er besteht aus einem Getriebe, das die Bewegung über eine untersetzte Primärstufe am Eingang und eine oder mehrere Sekundärstufen am Ausgang auf die Nocken oder die anderen Vorrichtungen zur Erfassung der Bewegung überträgt. Mit Hilfe der Einstellschrauben lassen sich die Nocken präzise verstellen. Die Untersetzung liegt bei 1:1 bis 1:1550 und ist damit für unzählige Anwendungen geeignet. Es ist auch möglich, für jeden der zwei Ausgänge des Endschalters eine andere Untersetzung einzusetzen, um unterschiedliche Kontrollen der Maschine je nach Ihren Anforderungen zu ermöglichen. Der Getriebeendschalter Oscar ist in den Schutzklassen IP 66, IP 67 und IP 69K erhältlich und ist damit optimal vor Staub und Wasser geschützt.
Merkmale & Details
Getriebeendschalter Oscar Informationen
Technische Details
| Untersetzung | von 1:1 bis 1:1550 |
| Untersetzungsbereiche | 1:1 1:5 1:10 1:15 1:20 1:25 1:50 1:70 1:100 1:150 1:200 1:250 1:300 1:450 weitere auf Anfrage |
| Anzahl Kontakte | 2; 4; 4+2; 4+4 |
| Drehgeschwindigkeit | max. 800 U/min (Ausgänge 1 >1:22, Ausgänge 2 >1:22 oder =1:1) max. 200 U/min (Ausgänge 1 ≤1:22, Ausgänge 2 ≤1:22 oder =1:1) |
| NC-Kontakte | Öffner, verwendbar für Sicherheitsfunktionen |
| Kabeleingang | Kabelklemme M20 – M16 (8 max) |
| Wellen | Edelstahl AISI 430F (Nicht cULus Version) Edelstahl AISI 303 |
| Material | witterungsbeständig Übertragungs- und Leitwellen der Zahnräder: aus rostfreiem Edelstahl AISI 430F oder AISI 303 Zahnräder und Mitnehmerbuchsen: aus selbstschmierenden Technopolymer Grundplatte und Deckel: aus Technopolymer |
| Temperaturbereich | -53 °C bis +80 °C (Lagerung und Betrieb) |
| Optionen | Unterschiedliche Untersetzung für die beiden Ausgänge Sprungschalter 1NO+1NC Wechsler oder Schleichschalter 1NC 3 Nockengruppen (mit maximal 10 Kontakten), Potentiometer und Encoder (allein oder auf Nockengruppen mit maximal 2 Kontakten) und absolutem Encoder Yankee (auf Nockengruppen mit maximal 4 Kontakten) XL-Version mit Abdeckung und 2 Nockengruppen (maximal 12 Kontakte), Potentiometer und Encoder (allein oder mit Nockengruppen bis zu 5 Kontakten) und Absolutwertgeber Yankee (auf Nockengruppen von bis zu 6 Kontakten) Kabelverschraubungen oder dedizierte Verbinder Verfügbar mit Flanschen, Ritzeln und Kupplung Verfügbar mit Kondenswasserschutzstopfen Platten mit Universaladaptern zum Ersetzen vorhandener Systeme |
| Isolierklasse | Klasse II |
| Schutzklasse | IP66, IP 67, IP 69K |
| Schutzart NEMA | Typ 4X (nicht alle Modelle) |
| Garantie | 2 Jahre |
| Richtlinien | Gemeinschaftsrichtlinien: 2014/35/UE 2006/42/CE EN 60204-1 EN 60204-32 EN 60947-1 EN60947-5-1 EN 60529 Verordnung zur Unfallverhütung: BGV C 1 (nur für DE) CAN/CSA-C22.2 No 14-13 UL 508 IEC 61508:2010 Part 2-4-6-7 HALT TEST (Highly Accelerated Life Test) Auf Anfrage auch gemäß Norm IEC61508 nach SIL1 |
| Kennzeichnung & Zulassung | CE cULus SIL 1 EAC CE cULus EAC (Ausführung mit Deckelerhöhung) |
Eigenschaften der Schalter
| Einsatzklasse | AC 15 / 250 Vac / 3 A |
| Nennthermostrom | 10 A |
| Nennisolierspannung | 300 VAC |
| Mechanische Lebensdauer | bis 10 Millionen Schaltvorgänge |
| Anschlüsse | Schraubklemme |
| Kennzeichnung & Zulassung | CE EAC cULus |
Oscar mit System Lima
| Temperaturbereich | -40 °C bis +80 °C |
| Sensor Anschluss | Klemmplatte mit Schrauben mit Metallgewinde 8 PIN (4 pro Sensor) |
| Auflösung | 5 imp./Drehung |
| Stromzufuhr | 10-30 Vdc |
| Hӧchstfrequenz | 66,6 Hz |
| Max. Stromaufnahme (ohne Belastung) | 12 mA (pro Sensor) |
| Spannungsabfall | < 2 Vdc |
| Abgangsstrom | < 100 mA (pro Sensor) |
| Kurzschlussschutz | Ja |
| Umpolungsschutz | Ja |
Größere Ausführungen
Top
Top XL
Garantie
Wir gewähren ab dem Kaufdatum 2 Jahre Garantie!
Kleinere Ausführungen
Base
Fox
Download
Änderungen und Irrtümer vorbehalten
Anwendungen finden sich in unzähligen Bereichen:
- Fahrzeugbau
- Gabelstapler
- Krane
- Industrietore
- Druckmaschinen
- Hebebühnen
- Fertigungsstraßen
- Hebezeuge
- Windturbinen
- etc.

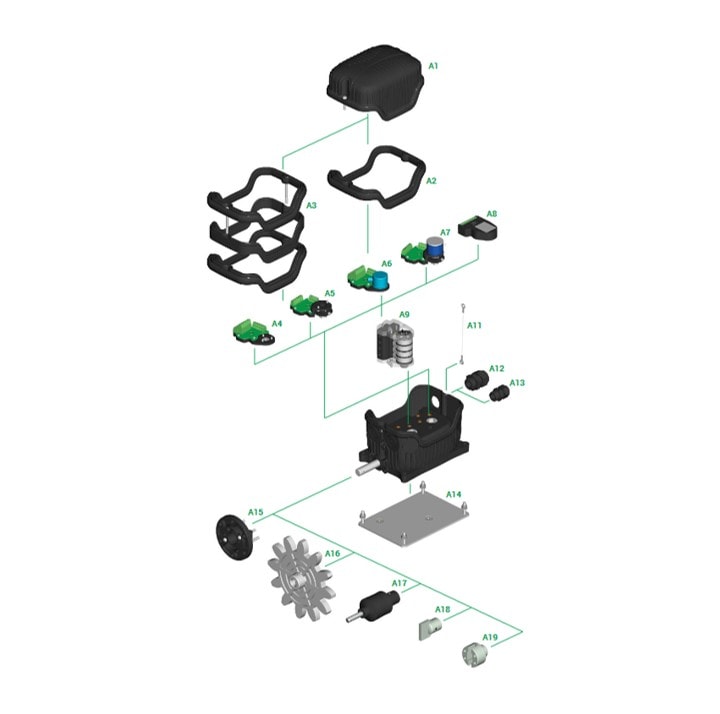

Konfigurationsmöglichkeiten
A2 – Dichtung
A3 – Deckelerhöhung mit Gummidichtung und Schrauben
A4 – Halterung für Encoder
A5 – Halterung für Potentiometer
A6 – Encoder 36 oder 150 Impulse/Umdrehung mit Halterung
A7 – Potentiometer
A8 – Absolut-Encoder Yankee
A9 – Nocken (genauere Beschreibung im Datenblatt)
A11 – Deckel+Halterkabel+Schraube
A12 – Kabelklemme M20
A13 – Kabelklemme M16
A14 – Befestigungsplatte
A15 – Flansch mit Schrauben und Stiften
A16 – Ritzel
A17 – Kupplung mit Pin
A18 – Steckverbindung mit Pin
A19 – Kupplungsstecker mit Pin
Konfigurieren Sie jetzt Ihren Getriebeendschalter Oscar:
