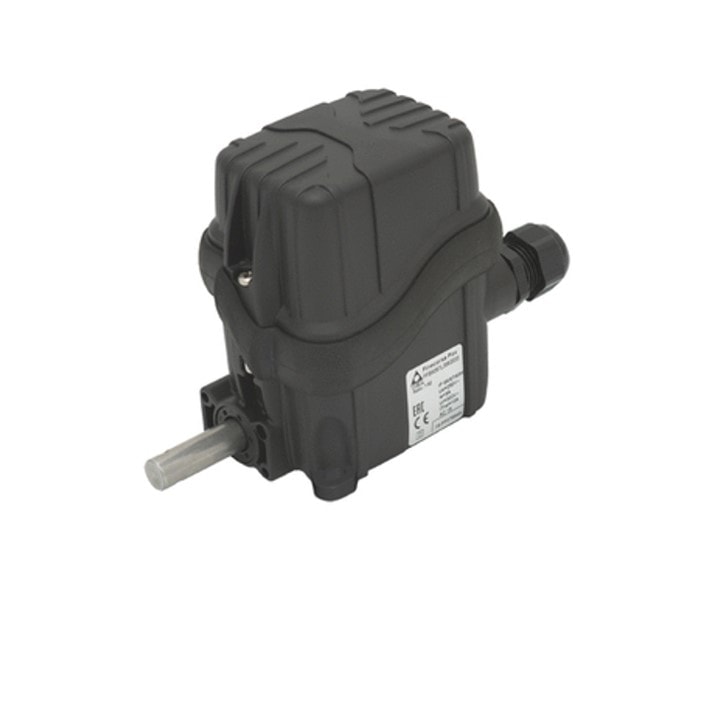

Getriebeendschalter Fox

Das Wichtigste auf einen Blick:
Ter logo
N

Zur Überwachung der Bewegung von Maschinen

N
Untersetzung von 1:3 bis 1:2870
N

Schutzklasse IP 66, IP 67 oder IP 69K

N

Für extreme Temperaturen geeignet: -40 °C bis +80 °C

N

2 Jahre Garantie

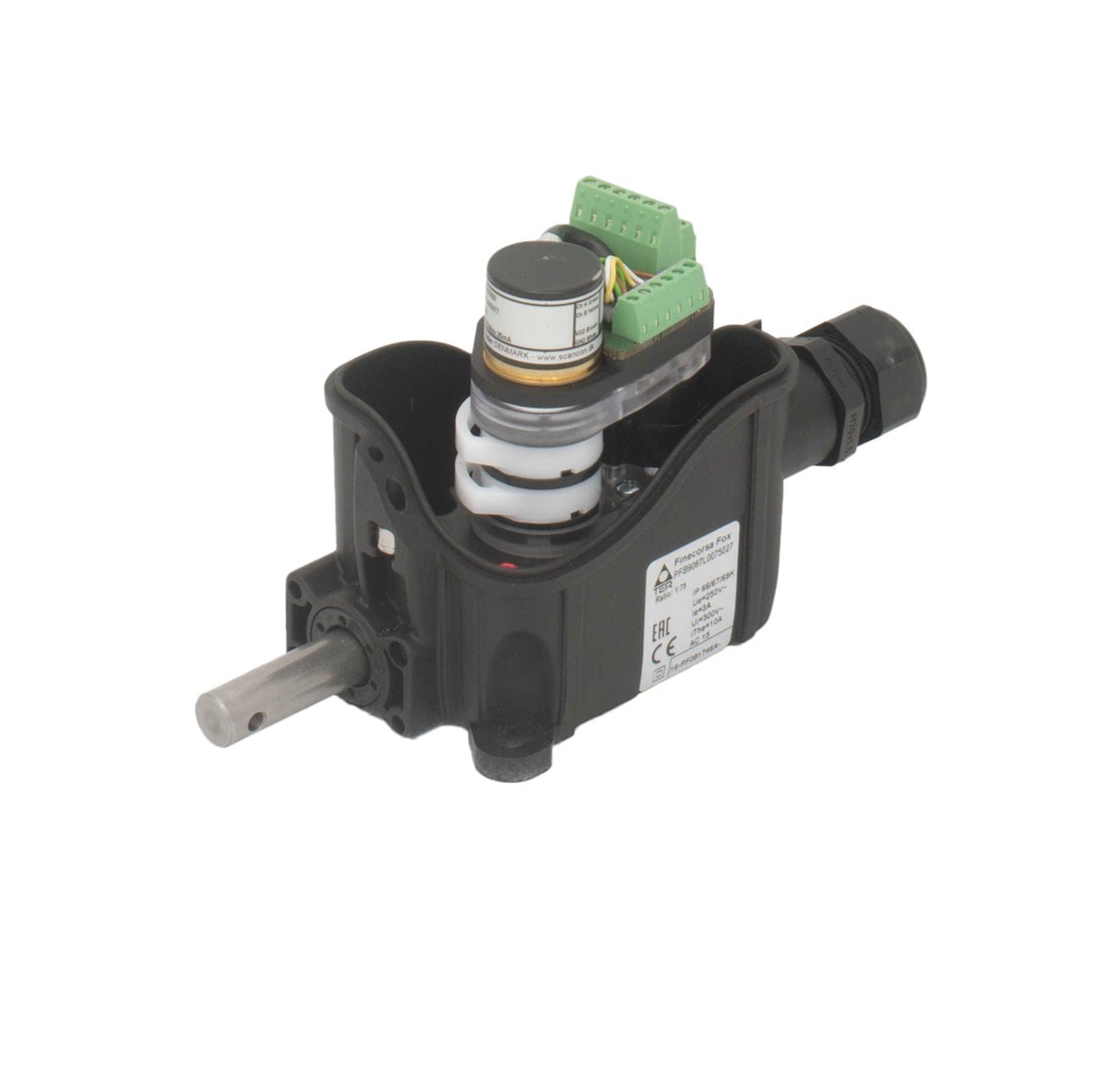

3d Ansicht

Qualität und Zuverlässigkeit

Dieser hochwertige und zuverlässige Getriebeendschalter eignet sich optimal zur Überwachung der Bewegung von Maschinen. Fox besteht aus einem Getriebe, das die Bewegung über eine untersetzte Primärstufe am Eingang und eine oder mehrere Sekundärstufen am Ausgang auf die Nocken oder die anderen Vorrichtungen zur Erfassung der Bewegung überträgt. Die Bewegung wird dabei über die Erfassung des Drehwinkels und/oder der Drehzahl einer Welle gemessen. Die Untersetzung liegt bei 1:3 bis 1:2870 und ist damit für unzählige Anwendungen geeignet. Fox ist in den Schutzklassen IP 66, IP 67 und IP 69K erhältlich und ist damit optimal vor Staub und Wasser geschützt.

Merkmale & Details

Technische Details
Untersetzung von 1:3 bis 1:2870
Untersetzungsbereiche1:15 1:20 1:25 1:50 1:75 1:100 1:150 1:200 1:250 weitere auf Anfrage
Anzahl Kontakte2; 3; 4
DrehgeschwindigkeitÜbersetzungsverhältnis ≥1:16: max. 800 U./min.
Übersetzungsverhältnis <1:16: max. 200 U./min.
Übersetzungsverhältnis =1:50 und 100: max. 1500 U./m
VariantenNO oder NC verfügbar
KabeleingangKabelklemme M20
Kabelklemme M20+M16
Kabelklemme M20+M2
WellenEdelstahl AISI 430F (Nicht cULus Version)
Edelstahl AISI 303
Materialwitterungsbeständig
Zahnräder und Mitnehmerbuchsen: aus selbstschmierendem Technopolymer
Grundplatte und Deckel: aus Technopolymer
Temperaturbereich-40 °C bis +80 °C (Lagerung und Betrieb)
OptionenSprungschalter 1NO+1NC Wechsler oder Schleichschalter 1NC
Nockengruppen mit bis zu 5 Schaltern und Potentiometern oder Encodern
Kabelverschraubungen oder dedizierte Verbinder
Verfügbar mit Kondenswasserschutzstopfen
Verfügbar mit Flanschen, Ritzeln und Kupplung
Platten mit Universaladaptern zum Ersetzen vorhandener Systeme
IsolierklasseKlasse II
SchutzklasseIP66, IP 67, IP 69K
Schutzart NEMATyp 4X
Garantie2 Jahre
RichtlinienGemeinschaftsrichtlinien: 2014/35/UE 2006/42/CE
EN 60204-1
EN 60204-32
EN 60947-1
EN60947-5-1
EN 60529
Verordnung zur Unfallverhütung: BGV C 1 (nur für DE)
CAN/CSA-C22.2 No 14-13
UL 508
IEC 61508:2010 Part 2-4-6-7
HALT TEST (Highly Accelerated Life Test)
Auf Anfrage auch gemäß Norm IEC61508 nach SIL1
Kennzeichnung & ZulassungCE cULus SIL 1 EAC



Eigenschaften der Schalter
EinsatzklasseAC 15 / 250 Vac / 3 A max.
Nennthermostrom10 A
Nennisolierspannung300 VAC
Mechanische Lebensdauerbis 10 Millionen Schaltvorgänge
AnschlüsseSchraubklemme
Kennzeichnung & ZulassungCE EAC cULus
Größere Ausführungen
Getriebeendschalter Oscar

Oscar

Getriebeendschalter Oscar

Oscar mit Lima

Getriebeendschalter Top

  Top

Getriebeendschalter top xl

Top XL

Garantie
QUALITÄT und GARANTIE werden bei uns groß geschrieben!

Wir gewähren ab dem Kaufdatum 2 Jahre Garantie!

Kleinere Ausführungen
Getriebeendschalter Base

Base

Änderungen und Irrtümer vorbehalten

Getriebeendschalter fox

Anwendungen finden sich in unzähligen Bereichen:

  • Fahrzeugbau
  • Gabelstapler
  • Krane
  • Industrietore
  • Druckmaschinen
  • Hebebühnen
  • Fertigungsstraßen
  • Hebezeuge
  • Windturbinen
  • etc.

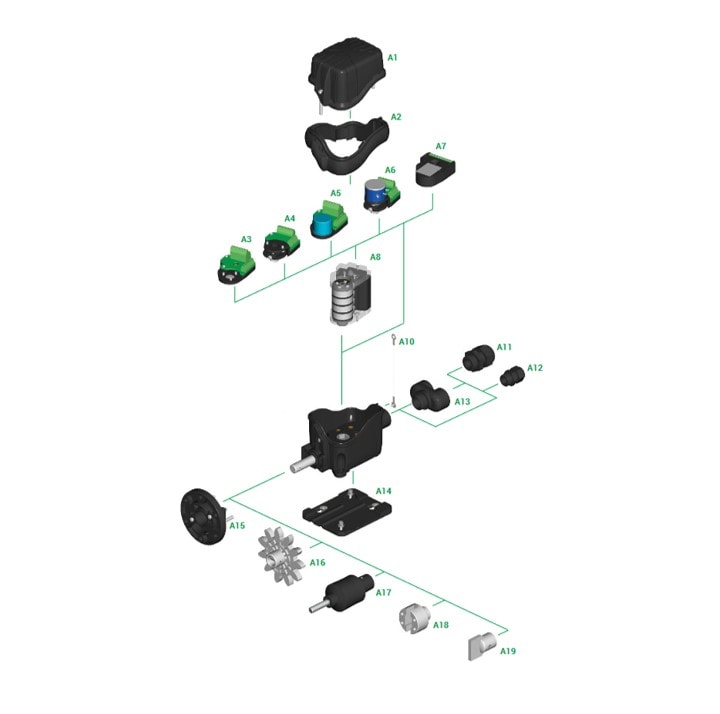

Getriebeendschalter Fox
A1 – Deckel mit Fixierschrauben
A2 – Dichtung
A3 – Halterung für Encoder
A4 – Halterung für Potentiometer
A5 – Encoder 36 oder 150 Impulse/Umdrehung  mit Halterung
A6 – Potentiometer
A7 – Absolut-Encoder Yankee
A8 – Nocken (genauere Beschreibung im Datenblatt)
A10 – Deckel+Halterkabel+Schraube
A11 – Kabelklemme M20
A12 – Kabelklemme M16
A13 – Kabelklemmenträger
A14 – Befestigungsplatte
A15 – Flansch mit Schrauben und Stiften
A16 – Ritzel
A17 – Kupplung mit Pin
A18 – Kupplungsstecker mit Pin
A19 – Steckverbindung mit Pin
