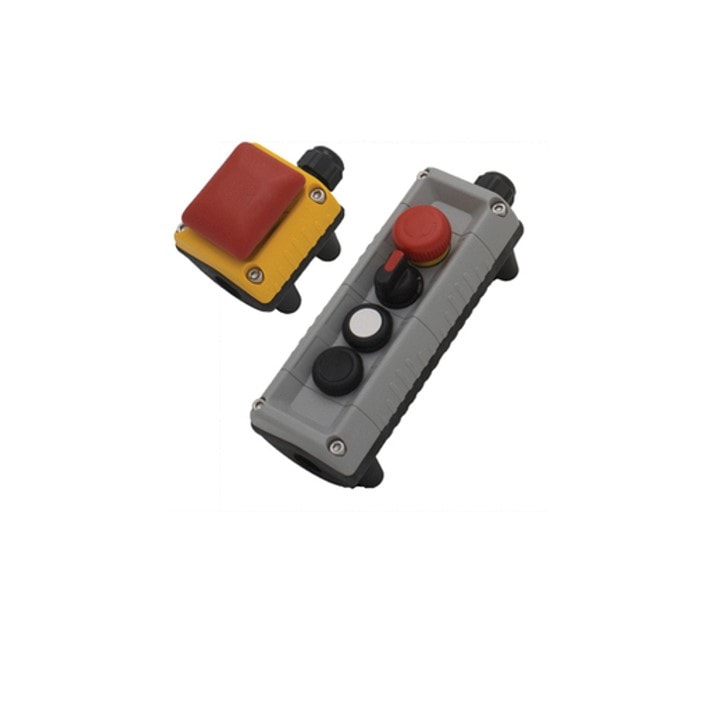

Drucktaster Victor

Das Wichtigste auf einen Blick:
TER Logo
N

Drucktaster oder Schalter mit bis zu 8 Schaltbefehlen

N

Schutzklasse IP 66 / IP 67 / IP 69K  (1-4 Tasten); IP 65 (6-8 Tasten)

N

Für extreme Temperaturen geeignet: -40 °C bis +80 °C

N

2 Jahre Garantie

3D Ansicht Produkte

Ergonomisch und robust

Dieser ergonomische und robuste Drucktaster kann mit bis zu 8 Schaltelementen ausgestattet werden und eignet sich vor allem für den industriellen Einsatz. Er kann kundenspezifisch konfiguriert werden, wird üblicherweise fest an die Wand montiert und ist auch mit einem Gehäuse zur Befestigung mit Magneten erhältlich. Das sichtbare Betätigungselement der Tasten ist aus Gummi, sodass kein Staub eindringen kann. Bei mehrstufigen Drucktasten haben die Tasten gut spürbare Druckpunkte, womit einer komfortablen Bedienung nichts mehr im Wege steht. Zudem sind diese Taster auch mit mechanischer Verriegelung erhältlich, die die gleichzeitige Bedienung entgegengesetzter Funktionen verhindert und so eine sichere Bedienung gewährleistet. Victor mit bis zu 4 Tasten ist in den Schutzklassen IP 66, IP 67 und IP 69K und bei 6-8 Tasten in der Schutzklasse IP 65 erhältlich. Um zu jeder Zeit eine optimale Bedienung zu gewährleisten, lassen sich neben und auf den Tasten eine entsprechende Beschriftung anbringen und zusätzlich sind Tasten mit innenliegenden LEDs erhältlich.

Victor ist individuell nach Ihren Vorstellungen zu konfigurieren und sowohl die Tasten und Schalter, als auch die Kontaktelemente (1-3x NO oder NC pro Taster/Schalter) sind völlig individuell zu wählen. Bei untereinanderliegenden Tasten z. B. für entgegenwirkenden Befehle lässt sich eine mechanische Zwischenverriegelung verbauen.

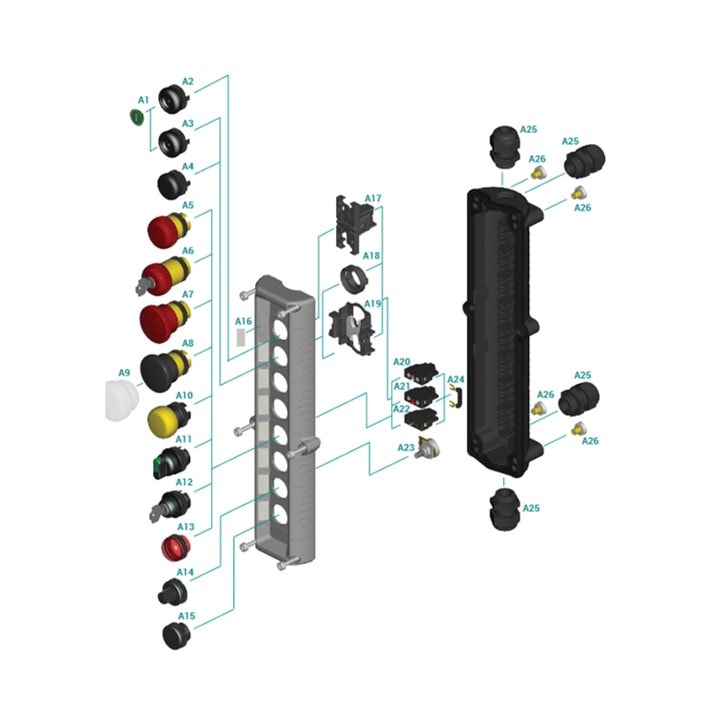

Hängetaster Victor

A1 – Symbolscheiben für Drucktaster
A2 – Drucktaste für Ein-Aus-Schalter
A3 – Drucktaste 1 oder 2 Geschwindigkeiten
A4 – Druckknopf 1 oder 2 Geschwindigkeiten
A5 – NOT-Aus-Pilztaster
A6 – Pilztaster mit Schlüssel
A7 – Not-Stop Pilztaster Ø 40mm
A8 – Impuls-Pilztaster Ø 40mm mit gelbem Sockel
A9 – Transparente Schutzkappe für Impuls-Pilztaster
A10 – Impuls-Pilztaster Ø 33mm mit schwarzem Sockel
A11 – Wahlschalter
A12 – Schlüsselwahlschalter

A13 – Tastenkappen
A14 – Potentiometer
A15 – Verschlusskappe
A16 – Etikettenbogen
A17 – Ein-Aus-Schalter
A18 – Abstandshalter
A19 – mechanische Verriegelung
A20 – Einzelne Schalter 1NO
A21 – Einzelne Schalter 1NC
A22 – LED
A23 – Potentiometer
A24 – Isolierte Bebrückungsklemme
A25 – Kabelklemme
A26 – Bausatz für Magnethalterung
A27 – Rechteckiger Pilztaster
A28 – Schalter-Halterung

Weitere Details zu den einzelnen Elementen finden Sie im Datenblatt.



Hier sehen Sie die verfügbaren Gehäuse für Victor – Standardgehäusefarben sind grau und gelb (weitere Farben auf Anfrage erhältlich). Optional sind alle Gehäuse mit Befestigungsmagneten auf der Rückseite erhältlich.

Gehäuse Hängetaster

Konfigurieren Sie jetzt Ihren Hängetaster:

Merkmale & Details

Drucktaster Victor Informationen

Hängetaster Victor

Technische Details
KabeleingangKabelklemme M20
Materialwitterungsbeständig
Tasten aus Gummi
NC-KontakteÖffner, verwendbar für Sicherheitsfunktionen
Temperaturbereich-40 °C bis +80 °C (Lagerung und Betrieb)
Optionen– Verfügbar mit 1 bis 8 Schaltbefehlen
– Oben, unten oder an der Rückseite des Hängetasters anbringbare Kabelklemme
– Verfügbar mit Gehäuse zur Befestigung mit Magneten
– Schalter 1NO oder 1NC, LED zu 24/48 Vac/dc oder 110/230 Vac und Potentiometer
– Mechanische Verriegelung zur Verhinderung der gleichzeitigen Bedienung entgegengesetzter Funktionen
– Große Auswahl an Tastern und Schaltern in verschiedenen Farben: Tasten mit ein oder zwei Geschwindigkeiten, Wahlschalter und Schlüsselwahlschalter, LED, Pilz-Taster (rastend oder tastend mit Entriegelung durch Drehen oder mit Schlüssel)
– Tasten mit einer Geschwindigkeit und Wahlschalter in verschiedenen Farben in der beleuchteten Ausführung
– Verfügbar mit Aufklebern (Symbole und Aufschriften) zum Anbringen an den Schaltern oder mit Tasten mit aufgedruckten Symbolen in zwei Farben
Pilztaster Not-Ausgemäß Norm ISO 13850
Mechanische Lebensdauer Tasten und Schalterbis zu 10 Millionen Schaltvorgänge
IsolierklasseKlasse II
Schutzklasse IP1-4 Tasten: IP 66, IP 67 oder IP 69K
6-8 Tasten: IP 65
Schutzklasse NEMA1-4 Tasten: Typ 1, 4 und 4X
Garantie2 Jahre
RichtlinienGemeinschaftsrichtlinien: 2014/35/UE 2006/42/CE
EN 60204-1
EN 60947-1
EN 60947-5-1
EN 60947-5-5
EN 60529
ISO 13850
Verordnung zur Unfallverhütung BGV C1 (nur DE)
CSA-C22.2 No 14-13
UL 508
HALT Test (Highly Accelerated Life Test)
IEC61508 nach SIL1 auf Anfrage
Kennzeichnung & ZulassungCE cULus SIL 1 EAC



Eigenschaften der Schalter
EinsatzklasseAC 15
Nennbetriebsstrom3 A
Nennbetriebsspannung250 V
Nennthermostrom10 A
Nennisolierspannung300 VAC
Mechanische Lebensdauer10 Million Schaltvorgänge
AnschlüsseSchraubklemme
Festziehleistung2×0,5mm² – 2×1,5 mm² – 1×2,5 mm²
Kennzeichnung & ZulassungCE cULus EAC
Eigenschaften der LED
NennbetriebsspannungPRSL1820PI: 24-48 Vac/dc
PRSL1821PI: 110-240 Vac
Nennstrom AufnahmePRSL1820: 1.30-2.70 mA
PRSL1821PI: 1.15-2.50 mA
NennbetriebsspannungCE cULus EAC



Ähnliche Produkte
Hängetaster Mike-D

Mike-D

Hängetaster Charlie

Charlie

Hängetaster alpha

Alpha

Hängetaster npa

  NPA

Hängetaster npa-cp

NPA-CP

Hängetaster Mike

Mike

Hängetaster spa

  SPA

Garantie
QUALITÄT und GARANTIE werden bei uns groß geschrieben!

Wir gewähren ab dem Kaufdatum 2 Jahre Garantie!

Änderungen und Irrtümer vorbehalten

Anwendungen finden sich in unzähligen Bereichen:

  • Fahrzeugbau
  • Krane
  • Tore
  • Hebebühnen
  • Gabelstapler
  • Abfüllanlagen
  • Waschanlagen
  • Druckmaschinen
  • Automation
  • Spritzgussmaschinen
  • etc.
