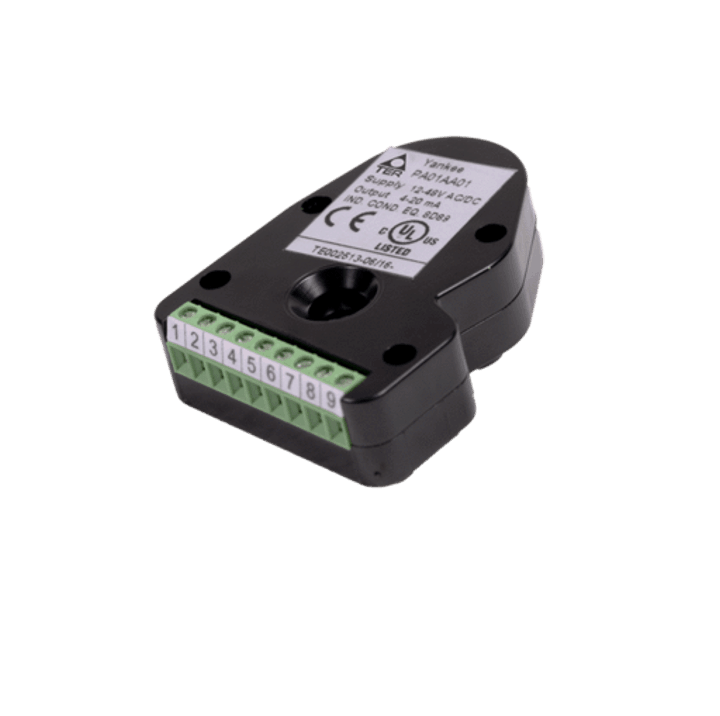

Drehgeber Yankee
Das Wichtigste auf einen Blick:
Logo TER
N
Für die Getriebeschalter der Serien Fox, Oscar und Top geeignet
N
Schutzklasse IP 20
N
Für extreme Temperaturen geeignet: von -40°C bis +80°C
N
2 Jahre Garantie

Vielseitig und zuverlässig

Dieser elektronische Drehgeber wird mit den Drehelementen verbunden und gibt je nach Winkelposition ein Signal aus. Yankee kann in den unterschiedlichsten Bereichen eingesetzt werden, in denen Kontrollen erforderlich sind und wo das Gefüge aus Sensoren zur Winkelpositionierung reduziert und vereinheitlicht werden soll. Dieser Drehgeber ist aus Materialien und Komponenten von höchster Qualität gefertigt worden, um eine hohe Lebensdauer auch unter extremen Bedienungen zu gewährleisten und er kann leicht eingebaut und zusammen mit den normalen Nocken verkabelt werden. Er kann in den Getriebeschaltern der Serie Fox, Oscar und Top installiert werden. Jeder Position der Welle kann ein analoges Signal zugeordnet werden, das je nach Modell mit Spannungs-, Strom- oder mit PWM-Ausgang zur Verfügung gestellt werden kann.

Merkmale & Details

Encoder Yankee Informationen

Drehgeber Yankee

Technische Details
Spannungsversorgung12-48 VDC
Stromaufnahme50 mA
Schutz gegen VerpolungJa
Analogausgang (je nach Modell)Spannung 0-10V / Strom 4-20mA / PWM 0-100%
Auflösung12 bit
Linearität+/- 0,5°
Einstellung Nullstellungmittels Taste/Kabel
max. Hysterese0,1°
Berechnung der Erhöhung des SignalsCW (Standard) CCW (auf Anfrage)
AnschlüsseKlemmleiste
Klemmen-Festziehleistung0.14 mm² – 1.5 mm²
Klemmen-Verschraubungsmoment0.22 Nm – 0.25 Nm
Freie Drehung360°
Höchstdrehzahl800 U/min.
Temperaturbereich-40 °C bis +80 °C (Lagerung und Betrieb)
Optionen– kann in die Getriebeendschalter der Serien Fox, Oscar und Top installiert werden
Jeder Position der Welle kann ein analoges Signal zugeordnet werden, das je nach Modell mit Spannungs-, Strom- oder mit PWM-Ausgang zur Verfügung gestellt werden kann.
SchutzklasseIP 20
Garantie2 Jahre
RichtlinienGemeinschaftsrichtlinien: 2014/30/UE 2006/42/CE 2014/35/UE
EN 61326-1 620
EN 60529
CSA-C22.2 No 14-13
UL 508
Kennzeichnung & ZulassungCE cULus
Ähnliche Produkte
Drehgeber Atlante

Atlante

Drehgeber Egon-RS

Egon

Garantie
QUALITÄT und GARANTIE werden bei uns groß geschrieben!

Wir gewähren ab dem Kaufdatum 2 Jahre Garantie!

Änderungen und Irrtümer vorbehalten

Anwendungen finden sich in unzähligen Bereichen:

  • Krane
  • Fahrzeugbau
  • Industrietore
  • Hebebühnen
  • Fertigungsstraßen
  • Hebezeuge
  • Windturbinen
  • etc.
