Drehgeber Egon
Das Wichtigste auf einen Blick:
TER Logo
N
Für die Getriebeschalter Fox, Oscar und Top geeignet
N
Schutzklasse IP 42, IP 65, IP 67, IP 69K (je nach Modell)
N
Für extreme Temperaturen geeignet: von -53 °C bis +80 °C (abhängig vom Modell)

Vielseitig und zuverlässig

Egon ist ein digitaler, magnetischer Absolut-Drehgeber in singleturn- der multiturn-Ausführung. Er eignet sich optimal zum Messen von Umdrehungen und zur Überwachung der Position der Welle. Er kann in den Getriebeschaltern Fox, Oscar und Top kombiniert werden. Zudem sind die Drehgeber der Serie Egon in verschiedenen Schutzklassen von IP 42 bis zu IP 69K erhältlich und ist damit optimal vor Staub und Wasser geschützt. Er kann auch bei extremen Temperaturen eingesetzt werden.

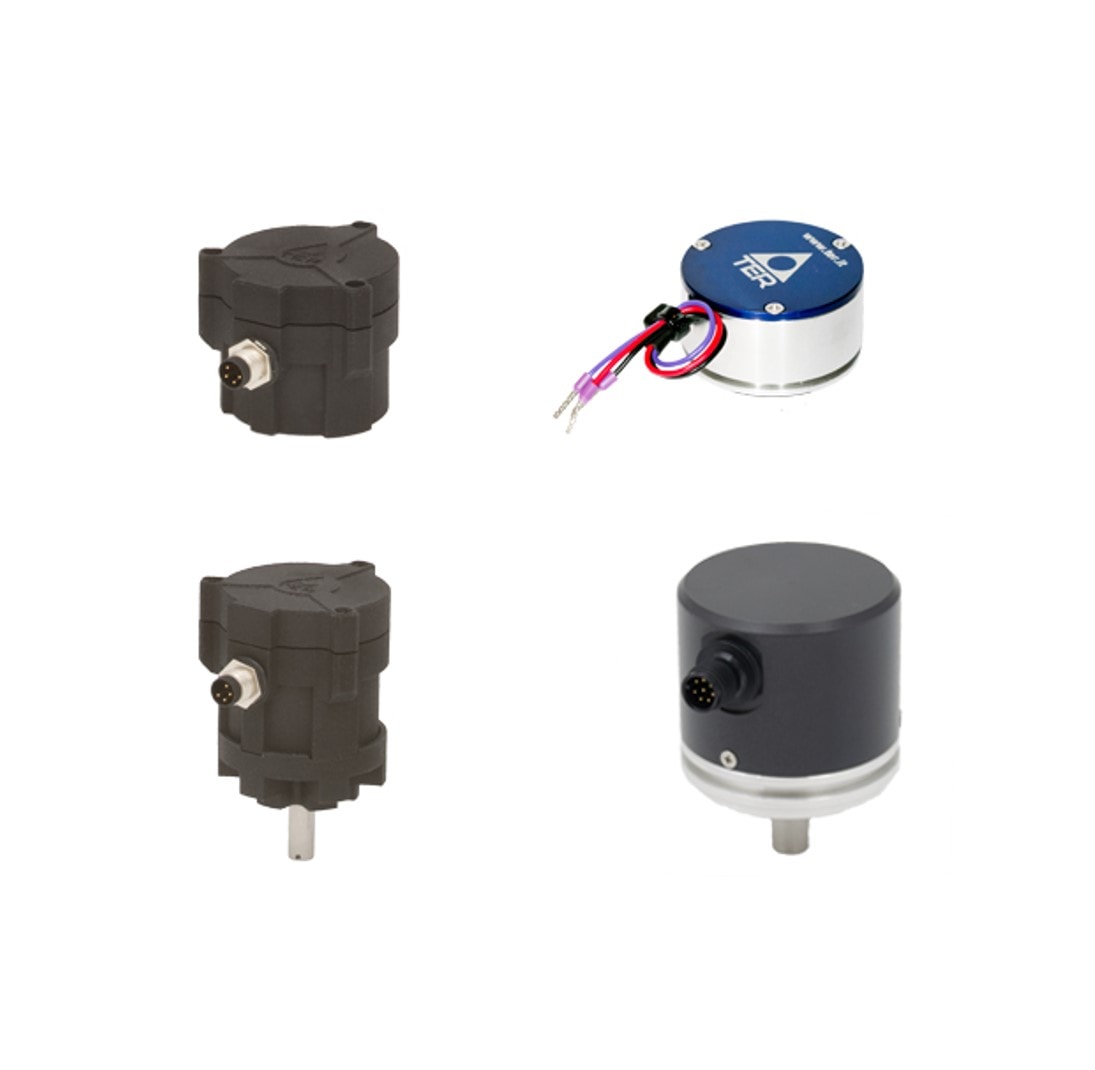

Produktvarianten Serie Egon

Encoder Egon AL

Drehgeber Egon 36-AL

N
Ausgang: 4-20 mA, 1-5 Vdc, 2-10 Vdc
N
Single-turn Auflösung: 12 Bit
Egon RS

Drehgeber Egon 36-RS

N
Ausgang: Halb-Duplex RS-485
N
Single-turn Auflösung: 10 Bit oder 12 Bit
N
Multi-turn Auflösung: 14 Bit oder 16 Bit
Encoder

Drehgeber Egon 36-S

N
Ausgang: 4-20 mA (einmal oder zweimal)
N
Single-turn Auflösung: 12 Bit
Egon D

Drehgeber Egon 58-D

N
Ausgang: 4-20 mA, Digital CANbus
N
Single-turn Auflösung: 12 Bit
N
Multi-turn Auflösung: 15 Bit
Egon V

Drehgeber Egon 58-V

N
Ausgang: Digital CANbus
N
Single-turn Auflösung: 12 Bit
N
Multi-turn Auflösung: 15 Bit

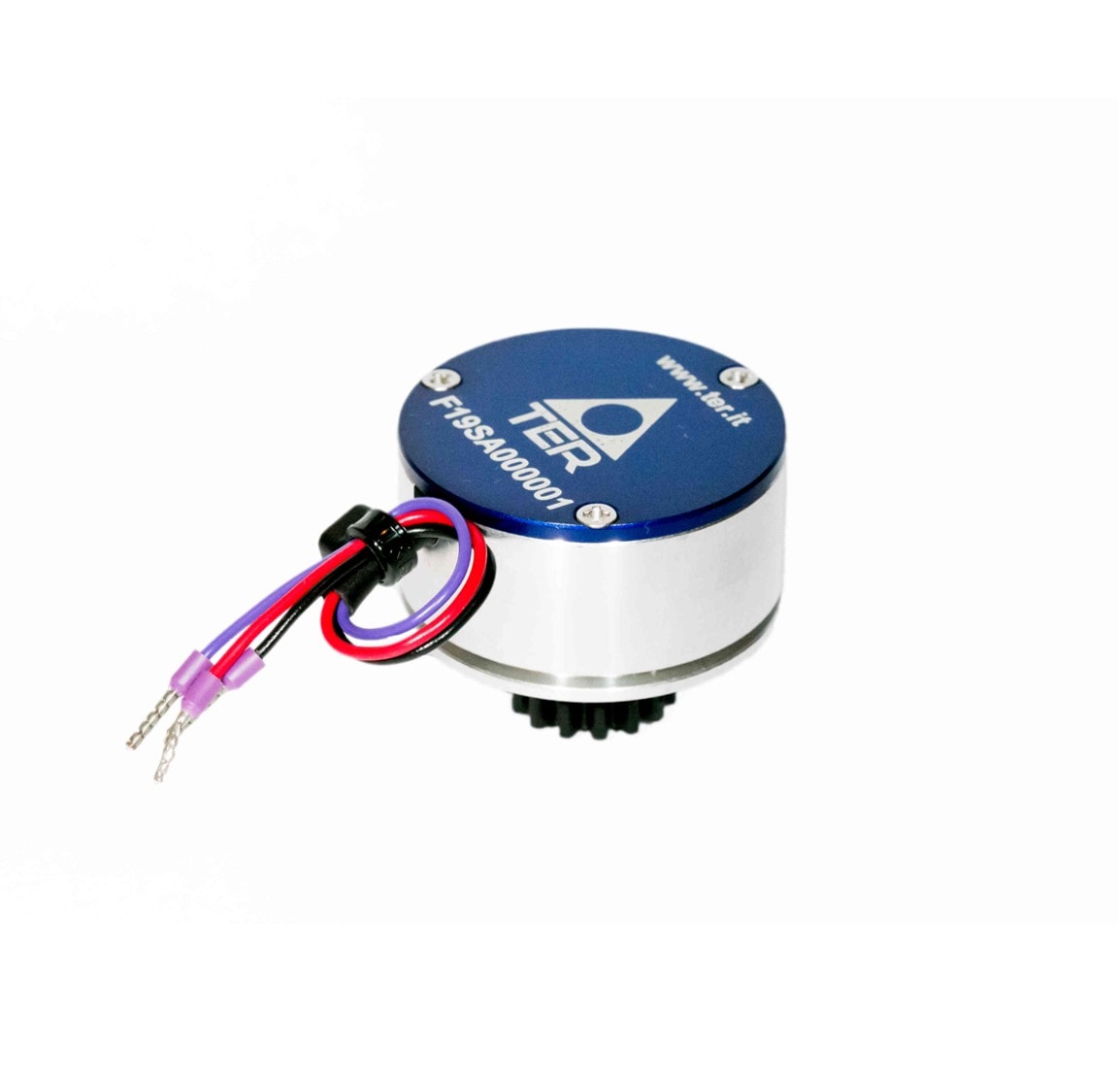

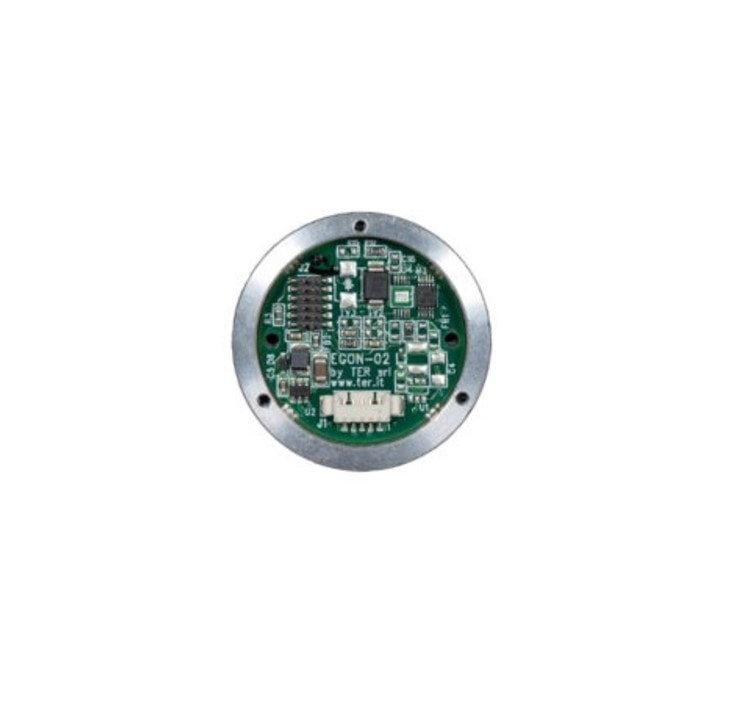

Egon 36-AL

Drehgeber
N

Single-turn Drehgeber mit Magnettechnologie

N

Analogausgang: 4-20 mA, 1-5 V, 2-10 V

N

Single-turn Auflösung: 12 bit (4096 Punkte pro Drehung)

N

Spannungsversorgung 12-30 Vdc

N

Schutzklasse IP 42

Egon 36-AL ist ein redundanter Absolut-Drehgeber in Single-turn-Ausführung und mit Magnettechnologie, der ein herkömmliches Potentiometer nachbildet und störungsunempfindlich ist. Er kann die Wellenposition in einem Bereich von 0 ° – 360 ° lesen und diese in das entsprechende Analogsignal von 4-20 mA umwandeln.

Drehgeber Egon-AL Details
Technische Details
MaterialAluminiumgehäuse, Welle aus Edelstahl AISI 303
Spannungsversorgung12-30 Vdc
AusgangAnalog 4-20 mA, Analog 1-5 Vdc, Analog 2-10 Vdc
Verbrauch35 mA (einfache Ausführung) / 55 mA (redundante Version)
Single-turn Auflösung– 12 bit (4096 Punkte pro Drehung)
Wellendurchmesser6 mm
Schutz vor (Eingangs-)ÜberspannungJa
Schutz vor Überspannung und umgekehrter PolaritätJa
Genauigkeit+/- 0.5°
Linearität+/- 0.25°
Temperaturbereich-30 °C bis +80 °C (Lagerung und Betrieb)
Optionen-Geeignet zur Kombination mit den Getriebeschaltern Fox, Oscar und Top und Joystick Hercules
– Einzel oder redundante Version verfügbar
– Verschiedene Spannungsversorgungen verfügbar, ohne Beeinflussung des Ausgangssignals und Verwendung des Ausgangs als Prozentsatz der Umdrehung oder als Winkel
SchutzklasseIP 42
Redundanz2 versetzte Ausgänge (analog)
Garantie2 Jahre
RichtlinienGemeinschaftsrichtlinien: 2014/35/UE 2006/42/CE
EN 60204-1
EN 60947-1
EN 60947-5-1
EN 60529
EN 61000-6-2
EN 61000-6-4
EN 61000-4-3
EN 61000-4-4
EN 61000-4-5
EN 61000-4-6
elektromagnetische Verträglichkeit
Kennzeichnung & ZulassungCE

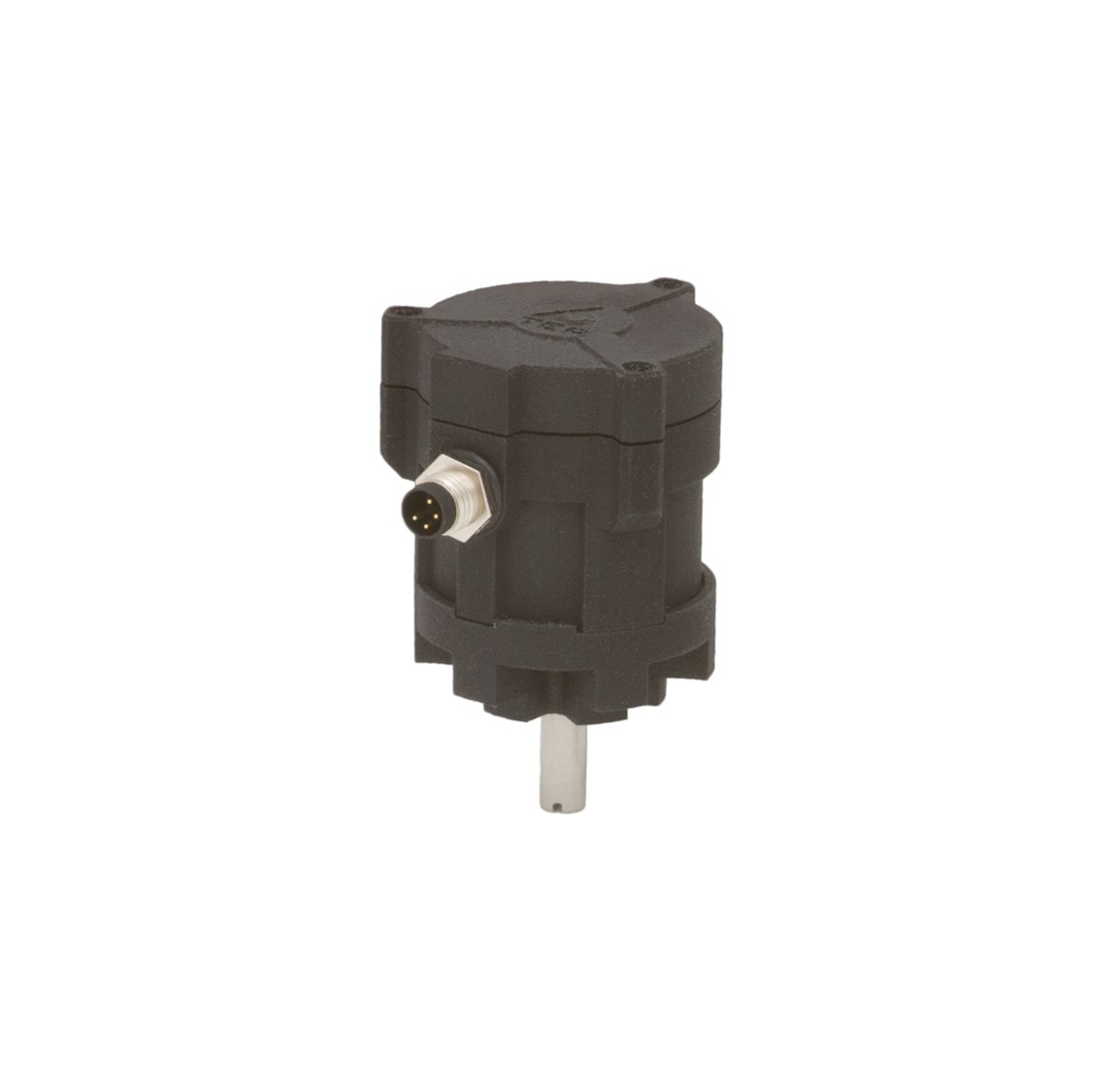

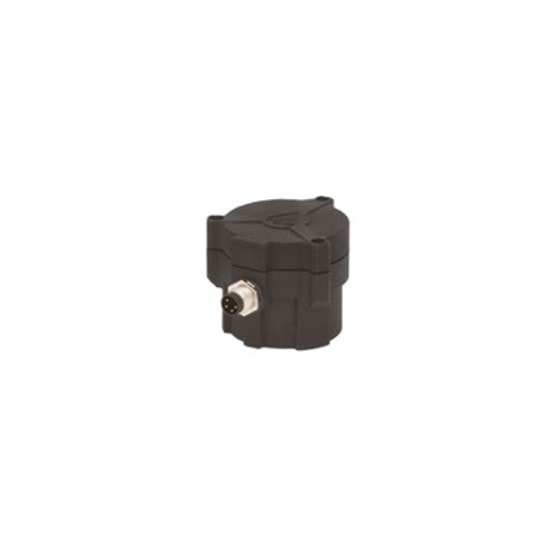

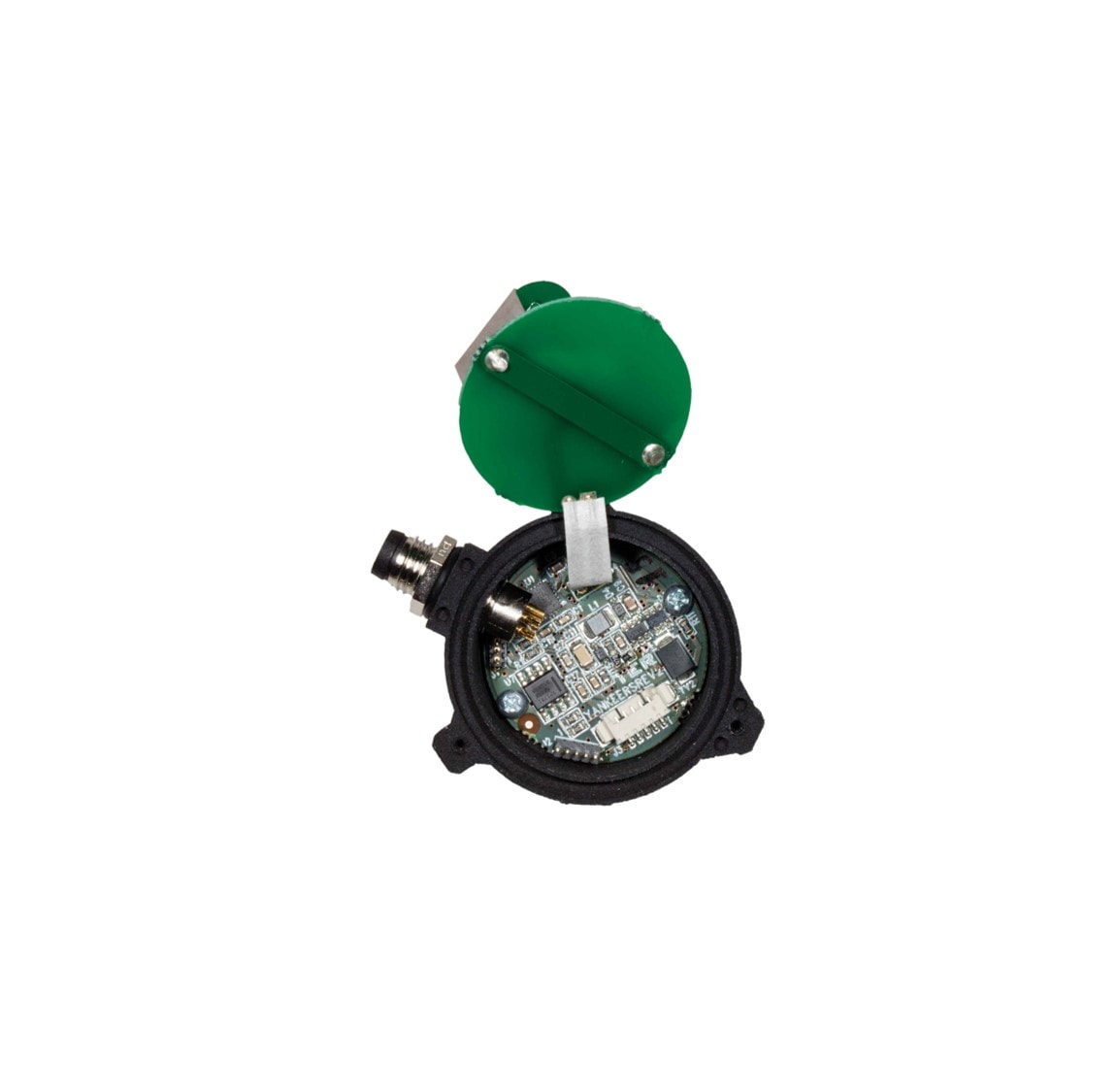

Egon 36-RS

Drehgeber magnetisch
N

Magnetischer Drehgeber in Multi-turn- oder Single-turn-Ausführung

N

Ausgang: Modbus RTU Protokoll über RS-485-Bus

N

Single-turn Auflösung: 10 bit (1024 Punkte pro Drehung) / 12 bit (4096 Punkte pro Drehung)

N

Multi-turn Auflösung: 14 bit (16384 Drehungen) / 16 bit (65535 Drehungen)

N

Spannungsversorgung 12-30 Vdc

N

Schutzklasse IP 65, IP 67, IP 69K

Egon 36-RS ist ein magnetischer Multiturn-Encoder, der die Umdrehungen der Welle zählen kann und dank einer Backup-Batterie sogar ohne Stromversorgung arbeiten kann.

Drehgeber Egon-RS Details
Technische Details
MaterialVerschleißfestes Gehäuse aus Technopolymer, Welle aus Edelstahl AISI 303
Spannungsversorgung12-30 Vdc
AusgangModbus RTU Protokoll über RS-485 Bus
Verbrauchca. 20 mA
Single-turn Auflösung– 10 bit (1024 Punkte pro Drehung)
– 12 bit (4096 Punkte pro Drehung)
Multi-turn Auflösung– 14 bit (16384 Drehungen)
– 16 bit (65535 Drehungen)
Autonomiebis zu 5 Jahre Dauerbetrieb
Wellendurchmesser6 mm
Schutz vor (Eingangs-)ÜberspannungJa
Schutz vor Überspannung und umgekehrter PolaritätJa
Genauigkeit+/- 0.5°
Linearität+/- 0.25°
Temperaturbereich-53 °C bis +80 °C (Lagerung und Betrieb)
Optionen– verfügbar mit Welle oder mit kontaktlosem Magnet und Buchse
– verfügbar mit Spannflansch und Adapterkupplung (Ø 6-6, Ø 6-8, Ø 6-10)
AnschlüsseStecker M8 4 PIN
Kabelklemme M8 mit Kabel
Kabel mit Stecker M12 5 PIN
SchutzklasseIP 65, IP 67, IP 69K
Nenndrehzahl800 U./min
Maximale Drehzahlbis zu 1500 U./min
Mechanische LebensdauerEgon 36-RS mit Welle: 30×106 Umdrehungen
Egon 36-RS contactless: ∞
Garantie2 Jahre
RichtlinienGemeinschaftsrichtlinien: 2014/35/UE 2006/42/CE
EN 60204-1
EN 60947-1
EN 60947-5-1
EN 60529
EN 61000-6-2
EN 61000-6-4
EN 61000-4-2
EN 61000-4-3
EN 61000-4-4
EN 61000-4-5
EN 61000-4-6
elektromagnetische Verträglichkeit
Kennzeichnung & ZulassungCE



Egon 36-S

Drehgeber mit Magnettechnologie
N

Single-turn Drehgeber mit Magnettechnologie

N

Analogausgang: 4-20 mA, 1-5 V, 2-10 V

N

Single-turn Auflösung: 12 bit (4096 Punkte pro Drehung)

N

Spannungsversorgung 12-30 Vdc

N

Schutzklasse IP 65, IP 67, IP 69K

Egon 36-S ist ein redundanter Absolut-Drehgeber in Single-turn-Ausführung mit Magnettechnologie, der ein herkömmliches Potentiometer nachbildet und störungsunempfindlich ist. Er kann die Wellenposition in einem Bereich von 0 ° – 360 ° lesen und diese in das entsprechende Analogsignal umwandeln.

Drehgeber Egon-S Details
Technische Details
MaterialVerschleißfestes Gehäuse aus Technopolymer, Welle aus Edelstahl AISI 303
Spannungsversorgung12-30 Vdc
AusgangAnalog: 4-20 mA, 1-5 V, 2-10 V
Verbrauch35 mA (einfache Ausführung) / 55 mA (redundante Version)
Single-turn Auflösung– 12 bit (4096 Punkte pro Drehung)
Wellendurchmesser6 mm
Schutz vor (Eingangs-)ÜberspannungJa
Schutz vor Überspannung und umgekehrter PolaritätJa
Genauigkeit+/- 0.5°
Linearität+/- 0.25°
Temperaturbereich-25 °C bis +80 °C (Lagerung und Betrieb)
Optionen– Einzel oder redundante Version verfügbar
– Verschiedene Spannungsversorgungen verfügbar, ohne Beeinflussung des Ausgangssignals und Verwendung des Ausgangs als Prozentsatz der Umdrehung oder als Winkel
– verfügbar mit Kabelklemme oder Stecker
– verfügbar mit Welle oder mit kontaktlosem Magnet und Buchse
– verfügbar mit Spannflansch und Adapterkupplung (Ø 6-6, Ø 6-8, Ø 6-10)
AnschlüsseStecker M8 4 PIN
Kabelklemme M8 mit Kabel
Kabel mit Stecker M12 5 PIN
SchutzklasseIP 65, IP 67, IP 69K
Nenndrehzahl800 U./min
Maximale Drehzahlbis zu 1500 U./min
Mechanische LebensdauerEgon 36-S mit Welle: 30×106 Umdrehungen
Egon 36-S contactless: ∞
Redundanz2 versetzte Ausgänge (analog)
Garantie2 Jahre
RichtlinienGemeinschaftsrichtlinien: 2014/35/UE 2006/42/CE
EN 60204-1
EN 60947-1
EN 60947-5-1
EN 60529
EN 61000-6-2
EN 61000-6-4
EN 61000-4-2
EN 61000-4-3
EN 61000-4-4
EN 61000-4-5
EN 61000-4-6
elektromagnetische Verträglichkeit
Kennzeichnung & ZulassungCE

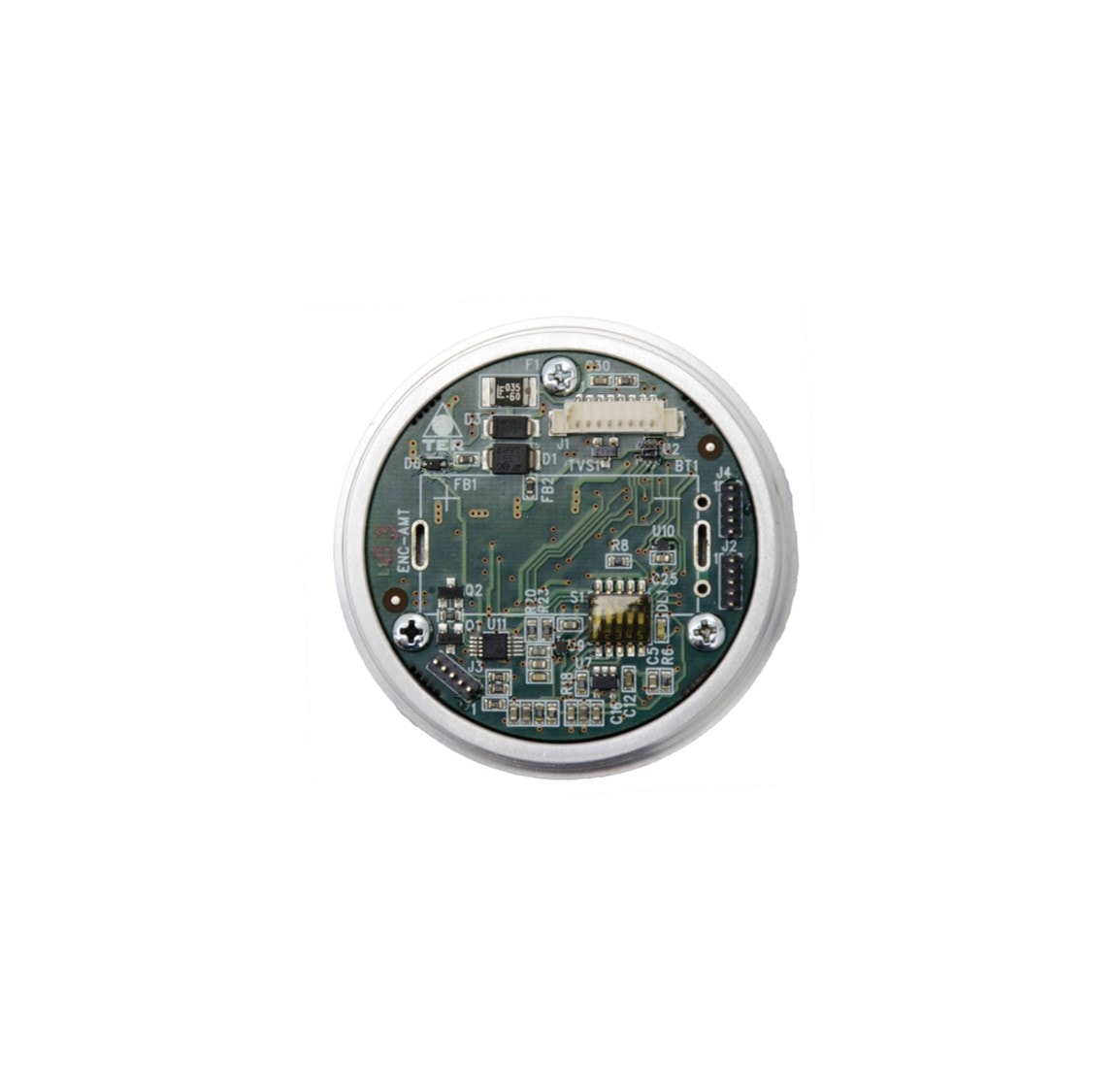

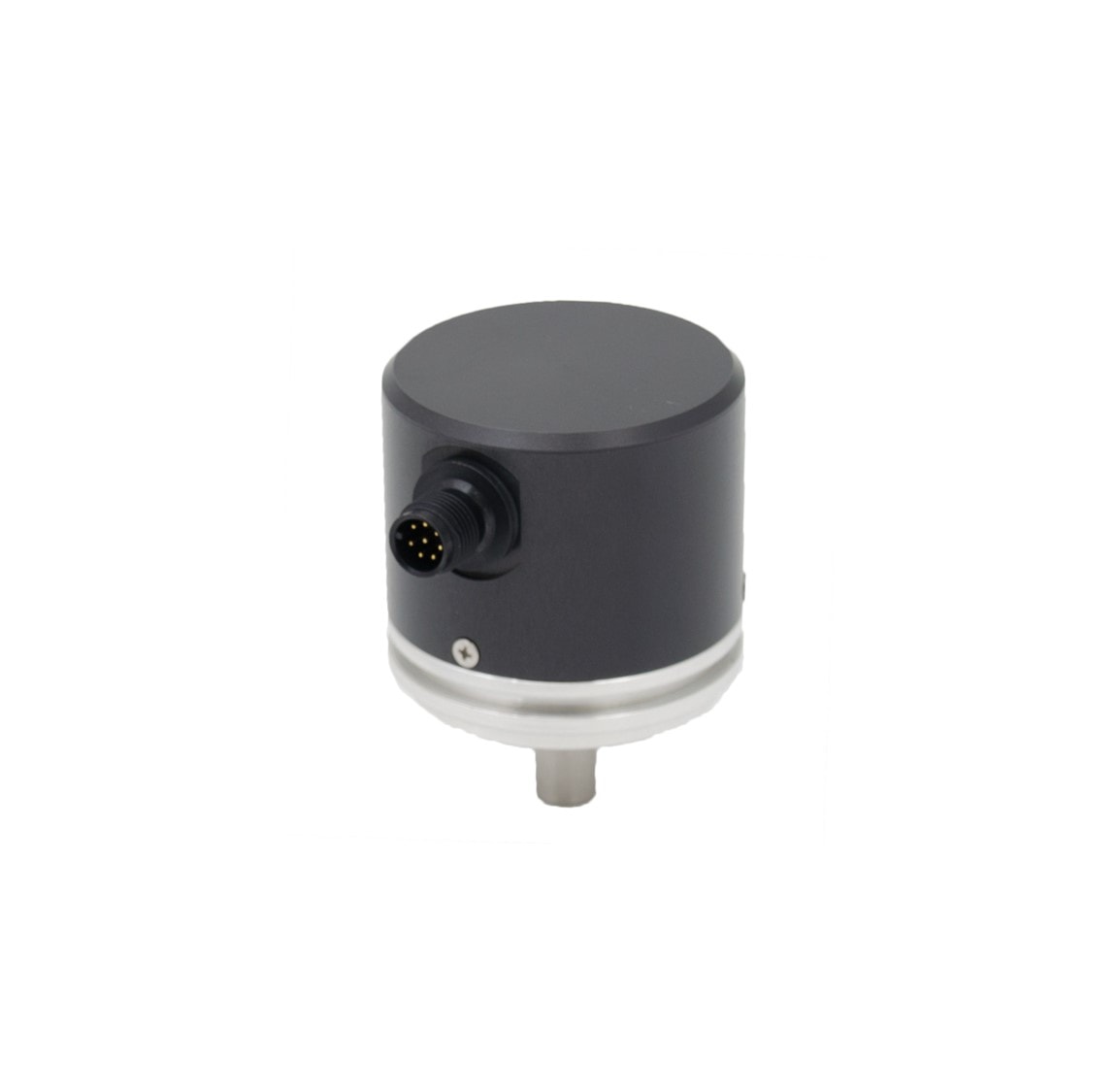

Egon 58-D

Magnetischer Drehgeber
N

Magnetischer Drehgeber in Single- turn- oder Multi-turn-Ausführung

N

Ausgang: Analog 4-20 mA, 1-5 V, 2-10 V oder Digital CANbus mit proprietären Anwendungsprotokoll

N

Single-turn Auflösung: 12 bit (4096 Punkte pro Drehung)

N

Multi-turn Auflösung: +/- 15 bit (+/- 32768 Drehungen)

N

Spannungsversorgung 12-30 Vdc

N

Schutzklasse IP 65, IP 67, IP 69K

Der Egon 58-D ist ein magnetischer Drehgeber in Multi-turn-Ausführung, der die Position einer Welle innerhalb eines programmierbaren Bereichs erfasst und diese in das entsprechende analoge Signal (4-20 mA) oder in das entsprechende CANbus-Signal umwandelt.

Drehgeber Egon-S Details
Technische Details
MaterialAluminiumgehäuse, Welle aus Edelstahl AISI 303
Spannungsversorgung12-30 Vdc
AusgangAnalog: 4-20 mA, Digital: CANbus mit proprietären Anwendungsprotokoll
Programmierbarer Ausgangsbereich+/- 32767 Umdrehungen (Standard 10 Umdrehungen)
Verbrauch50 mA bei 24 Vdc
Single-turn Auflösung– 12 bit (4096 Punkte pro Drehung)
Multi-turn Auflösung– +/-15 bit (+/- 32768 Drehungen)
Wellendurchmesser10 mm
Schutz vor (Eingangs-)ÜberspannungJa
Schutz vor Überspannung und umgekehrter PolaritätJa
Genauigkeit+/- 0.5°
Linearität+/- 0.25°
Temperaturbereich-25 °C bis +80 °C (Lagerung und Betrieb)
Optionen– verfügbar mit analogem 4-20 mA Ausgang oder digitalem CANbus Ausgang mit proprietärem Anwendungsprotokoll
– der Ausgang kann als Prozentsatz auf die Umdrehungen oder als absoluter Winkel verwendet werden
– mögliche Schwankungen in der Spannungsversorgung haben keinen Einfluss auf das Ausgangssignal
AnschlüsseStecker MM12 8 PIN Code A (digitale Version)
SchutzklasseIP 65, IP 67, IP 69K
Maximale Drehzahlbis zu 1500 U./min
Autonomiebis zu 6 Jahre
Garantie2 Jahre
RichtlinienGemeinschaftsrichtlinien: 2014/35/UE 2006/42/CE
EN 60204-1
EN 60947-1
EN 60947-5-1
EN 60529
EN 61000-6-2
EN 61000-6-4
EN 61000-4-2
EN 61000-4-3
EN 61000-4-4
EN 61000-4-5
EN 61000-4-6
elektromagnetische Verträglichkeit
Kennzeichnung & ZulassungCE



Egon 58-V

Drehgeber single turn oder multi turn
N

Magnetischer Drehgeber in Single- turn- oder Multi-turn-Ausführung

N

Ausgang: Digital CANbus mit proprietären Anwendungsprotokoll

N

Single-turn Auflösung: 12 bit (4096 Punkte pro Drehung)

N

Multi-turn Auflösung: +/- 15 bit (+/- 32768 Drehungen)

N

Spannungsversorgung 12-30 Vdc

N

Schutzklasse IP 65, IP 67, IP 69K

Der Egon 58-V ist ein magnetischer Drehgeber in Multi-turn-Ausführung, der die Position einer Welle erfasst und diese in das entsprechende CANbus-Signal umwandelt.

Drehgeber Egon-S Details
Technische Details
MaterialAluminiumgehäuse, Welle aus Edelstahl AISI 303
Spannungsversorgung12-30 Vdc
AusgangDigital: CANbus mit proprietären Anwendungsprotokoll
Verbrauch35 mA bei 24 Vdc
Single-turn Auflösung– 12 bit (4096 Punkte pro Drehung)
Multi-turn Auflösung– +/-15 bit (+/- 32768 Drehungen)
Wellendurchmesser10 mm
Schutz vor (Eingangs-)ÜberspannungJa
Schutz vor Überspannung und umgekehrter PolaritätJa
Genauigkeit+/- 0.5°
Linearität+/- 0.25°
Temperaturbereich-25 °C bis +80 °C (Lagerung und Betrieb)
Optionen– der Ausgang kann als Prozentsatz auf die Umdrehungen oder als absoluter Winkel verwendet werden
– mögliche Schwankungen in der Spannungsversorgung haben keinen Einfluss auf das Ausgangssignal
AnschlüsseStecker MM12 8 PIN Code A (digitale Version)
SchutzklasseIP 65, IP 67, IP 69K
Maximale Drehzahlbis zu 1500 U./min
Autonomiebis zu 6 Jahre
Garantie2 Jahre
RichtlinienGemeinschaftsrichtlinien: 2014/35/UE 2006/42/CE
EN 60204-1
EN 60947-1
EN 60947-5-1
EN 60529
EN 61000-6-2
EN 61000-6-4
EN 61000-4-2
EN 61000-4-3
EN 61000-4-4
EN 61000-4-5
EN 61000-4-6
elektromagnetische Verträglichkeit
Kennzeichnung & ZulassungCE



Änderungen und Irrtümer vorbehalten

Drehgeber Egon-RS

Anwendungen finden sich in unzähligen Bereichen:

  • Tore
  • Automation
  • Druckmaschinen
  • Gabelstapler
  • Spritzgussmaschinen
  • Kraftwerksbau
  • Waschanlagen
  • etc.
