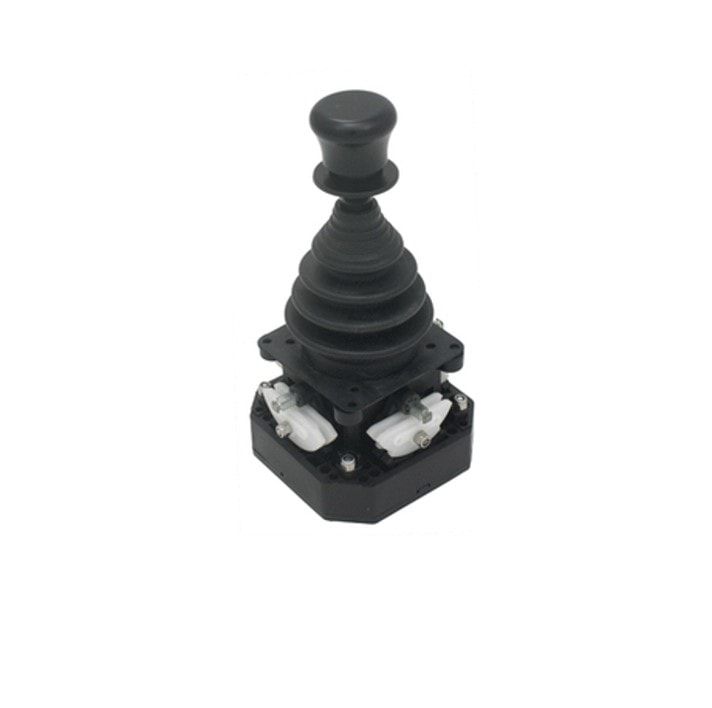

Joystick Hercules

Das Wichtigste auf einen Blick:
TER logo
N

Mit bis zu 5 Geschwindigkeiten in jede Richtung

N

Schutzklasse IP 65 mit entsprechendem Gehäuse

N

Für extreme Temperaturen geeignet: -25 °C bis +70 °C

N

2 Jahre Garantie

Robust und zuverlässig

Dieser robuste und zuverlässige Joystick wird für die Steuerung und Kontrolle von Industriemaschinen verwendet und kann auch unter schwierigsten Bedingungen eingesetzt werden. Die eingesetzten hochwertigen Materialien gewährleisten Langlebigkeit und durch die gute Ergonomie ist auch längeres Arbeiten problemlos möglich. Er ist mit bis zu 5 Geschwindigkeiten in jede Richtung verfügbar. Mit einem entsprechendem Gehäuse liegt die Schutzklasse bei maximal IP 65 und ist damit vor Staub und Wasser geschützt.

Merkmale & Details

Joystick Hercules Informationen

Joystick Hercules

Technische Details
MaterialStrukturkomponenten aus Glasfaser-Nylon und Stahlhebel, um maximalen Widerstand zu garantieren
TemperaturbereichLagerung: -40 °C bis +70 °C
Betrieb: -25 °C bis +70 °C
Optionen– Verfügbar mit bis zu 5 Geschwindigkeiten in jede Richtung
– Stufen- oder Linear-Betrieb mit automatischer Rückstellung
– Bewegung um 360° oder in Kreuzform
– 3 verschiedene Ausführungen: mit freier Bewegung, mit Totmann-Sicherheitssystem (mit mechanischer Verriegelung mit oder ohne NO/NC-Kontakt) oder mit NO-Taste, die als elektrische Verriegelung genutzt werden kann
– 4 verschiedene Griffe, verfügbar auch mit Tasten und Wahlschaltern
– Verfügbar mit Potentiometern
– Verfügbar in der Proportionalausführung mit integriertem analogen Aktuator, mit einem Schalter für jede Bewegungsrichtung und Strom-, Spannungs- oder PWM-Ausgänge
– Hercules-CK ist mit 3A / 250 Vac Leistungsschaltern ausgestattet
Mechanische Lebensdauer5 Millionen Schaltvorgänge
IsolierklasseKlasse I
SchutzklasseIP 00 (max. IP 65 mit entsprechendem Gehäuse)
Garantie2 Jahre
RichtlinienGemeinschaftsrichtlinien: 2014/35/UE 2006/42/CE
EN 60204-1
EN 60947-1
EN60947-5-1
EN 61000-6-2
EN 61000-6-3
Kennzeichnung & ZulassungCE



Eigenschaften der Schalter
EinsatzklasseAC 15
Elektronische Steuerung für Anwendungen– Induktive Belastung: 48 Vac / 1 A 125 Vac / 1 A 250 Vac / 0,5 A 30 Vdc / 1 A
– Widerstandsbelastung: 48 Vac / 2 A 125 Vac / 3 A 250 Vac / 2 A 30 Vdc / 3 A
Nennbetriebsstrom3 A
Nennbetriebsspannung250 V
Nennthermostrom10 A / 8 A
Nennisolierspannung300 Vac / 500 Vac / 1000 Vac
Mechanische Lebensdauer5 Millionen Schaltvorgänge
AnschlüsseSchraubklemme
Festziehleistung0.2 mm² – 2.5 mm²
Drehmoment0.5 Nm – 0.6 Nm
Kennzeichnung & ZulassungCE VDE cURus CSA



Eigenschaften der stufenlosen Joysticks
Speisung12÷ 48 Vac/dc
Proportionalausgänge2 Spannung Ausgänge: 0 ÷ +10 Vdc 2 Strom Ausgänge: 4 ÷ 20mA 2 PWM Ausgänge: 0 ÷100% (freq=1KHz)
Auflösung10 bit
4 Richtungsmikroschalter– Induktive Belastung: 48 Vac / 1 A 125 Vac / 1 A 250 Vac / 0,5 A 30 Vdc / 1 A
– Widerstandsbelastung: 48 Vac / 2 A 125 Vac / 3 A 250 Vac / 2 A 30 Vdc / 3 A
Schraubklemme2.5 mm² (max. Querschnitt)



Ähnliche Produkte
Joystick Juliet

Juliet

Joystick romeo

Romeo

Garantie
QUALITÄT und GARANTIE werden bei uns groß geschrieben!

Wir gewähren ab dem Kaufdatum 2 Jahre Garantie!

Änderungen und Irrtümer vorbehalten

Joystick Hercules
Joystick Hercules

Anwendungen finden sich in unzähligen Bereichen:

  • Krane
  • Gabelstapler
  • Hebebühnen
  • Bagger
  • Landwirtschaftliche Maschinen
  • etc.
