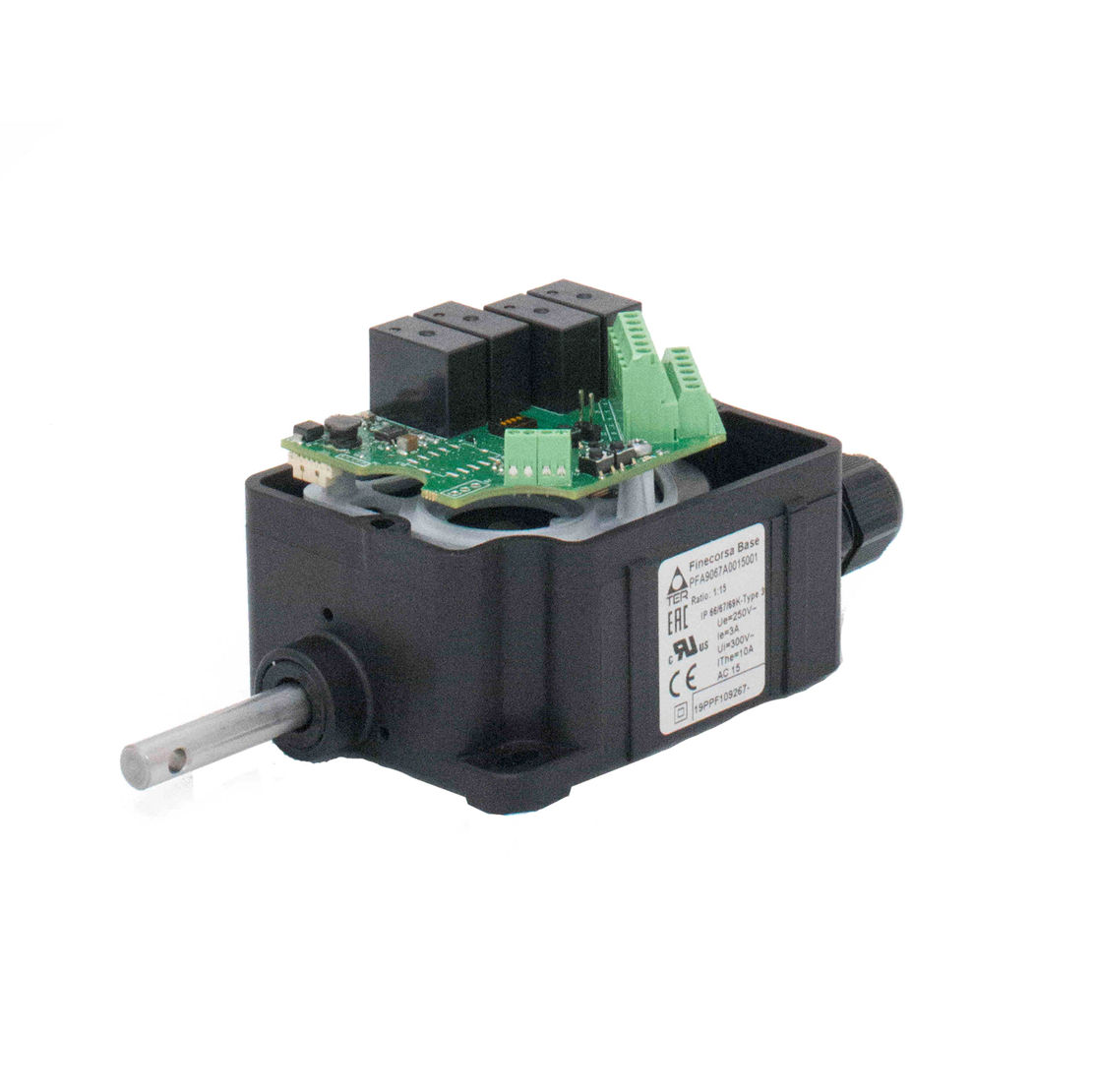

Elektronischer Getriebeendschalter Base Evo
Das Wichtigste auf einen Blick:
TER Logo
N
Kompakte Bauform
N
Mit 2 oder 4 konfigurierbaren Relais 24/250 Vac
N
6 Schaltpunkte pro Relais konfigurierbar (insg. 24 Einstellungen)
N
Single-turn: 12 Bit (4096 Punkte pro Umdrehung)
N
2 Jahre Garantie

Innovativ und robust

Dieser innovative und kompakte elektronische Getriebeendschalter Base Evo zeichnet sich vor allem durch höchste Genauigkeit, geringe Hysterese, Wartungsfreiheit und eine minimale Installationszeit aus. Base Evo ist für eine Vielzahl von industriellen Anwendungen geeignet – von der Automation bis zu industriellen Maschinen, sowie von der Intralogistik bis zur Bühnentechnik.

Die bisherigen Getriebeendschalter Base können vollständig durch diesen elektronischen Getriebeendschalter ersetzt werden, da die Abmessungen identisch sind. Base Evo hat 4 konfigurierbare Relais 24/250 Vac, 3/5 A, NC oder NO, die bis zu 4 Nocken nachbilden. Des Weiteren sind 6 Positionen für jedes Relais (somit insgesamt 24 Einstellungen pro Gerät) und eine uneingeschränkte Programmierung für die einzelnen Schaltvorgänge möglich.

Der Getriebeschalter Base Evo ist in den Schutzklassen IP 65, IP 66, IP 67, IP 69K erhältlich und ist damit optimal vor Staub und Wasser geschützt.

Merkmale & Details

Getriebeendschalter Base Evo Details
Getriebeschalter
Technische Details
Spannungsversorgung9-30 Vdc
Verbrauch80 mA max.
Single-Turn-Auflösung12 Bit (4096 Punkte pro Drehung)
Genauigkeit+/- 0,5 %
Linearität+/- 0,25 %
Untersetzungsbereiche1:15 1:20 1:25 1:50 1:75 1:100 1:150 weitere Konfigurationen auf Anfrage
Drehgeschwindigkeitmax. 800 U/min.
KabeleingangKabelklemme M16
Temperaturbereich-25 °C bis +80 °C (Lagerung und Betrieb)
Optionen– kann die bisherigen Getriebeendschalter Base vollständig ersetzen
– ausgestattet mit 4 konfigurierbaren Relais 24/250 Vac, 3/5A, NC oder NO
– verfügbar mit Flansch, Ritzeln und Kupplung
– mit universellen Adaptern, um bestehende System zu ersetzen
IsolierklasseKlasse II
SchutzklasseIP 66/IP 67/IP 69K
Schutzart NEMATyp 3 (Version IP 66/IP 67/IP 69K)
Garantie2 Jahre
RichtlinienGemeinschaftsrichtlinien: 2014/30/UE 2014/35/UE 2006/42/CE
EN 60204-1 EN 60947-1 EN 60947-5-1 EN 60529 EN 61000-6-2 EN 61000-6-4 EN 61000-4-2 EN 61000-4-3 EN 61000-4-4 EN 61000-4-5 EN61000-4-6
Kennzeichnung & ZulassungCE



Ähnliche Produkte
Getriebeschalter Base

Base

Getriebeschalter Fox

Fox

Getriebeschalter Oscar

Oscar

Getriebeschalter Oscar

Oscar mit Lima

Getriebeschalter Top

Top

Garantie
QUALITÄT und GARANTIE werden bei uns groß geschrieben!

Wir gewähren ab dem Kaufdatum 2 Jahre Garantie!

Änderungen und Irrtümer vorbehalten

Getriebeendschalter Base Evo

Anwendungen finden sich in unzähligen Bereichen:

  • Fahrzeugbau
  • Gabelstapler
  • Krane
  • Industrietore
  • Druckmaschinen
  • Hebebühnen
  • Fertigungsstraßen
  • Hebezeuge
  • Windturbinen
  • etc.
